Detalles

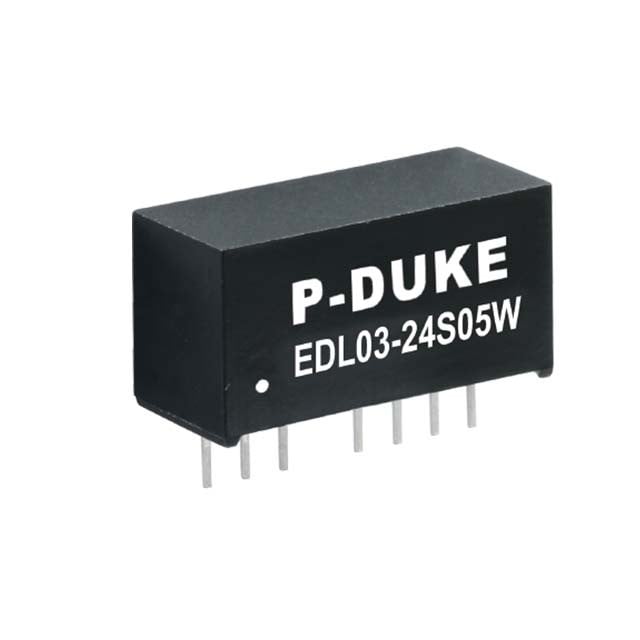

Convertidor CC/CC en formato SIP, con aislamiento de 1600Vcc, regulado.
Amplio rango de entrada 4 a 1.
Caja de plástico para soldar en circuito impreso.
Rango de entrada 9-36Vcc.
Salidas:
-5Vcc:
- Sin necesidad de carga mínima.
- Intensidad máxima de salida 0,3A.
+5Vcc:
- Sin necesidad de carga mínima.
- Intensidad máxima de salida 0,3A.
Potencia: 3W.
Aislamiento entrada-salida de 1600Vcc.
Eficiencia típica: 79%.
Bajo ruido y rizado de 50mVp-p.
Carga mínima del 10%. El funcionamiento sin carga no dañará el convertidor pero no cumplirá todas las especificaciones.
Temperatura de trabajo: desde -40 hasta +100ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.
Dimensiones (Largo x Ancho x Alto) [mm]: 21,8 x 9,1 x 11,2.
3 años de garantía.
Fabricante: P-DUKE.
Certificados CE.
Los convertidores de la serie EDL-03W tienen un rango de entrada 4:1 y un aislamiento entre entrada y salida de 1600Vcc que, en algunos modelos, puede llegar a 3000Vcc.
No requieren carga mínima para funcionar, tienen un tamaño muy compacto y están protegidos frente a sobrecargas y cortocircuitos. - Información adicional
-
Información adicional
Nombre EDL03-24D05W Descripción Larga Convertidor CC/CC en formato SIP, con aislamiento de 1600Vcc, regulado.
Amplio rango de entrada 4 a 1.
Caja de plástico para soldar en circuito impreso.
Rango de entrada 9-36Vcc.
Salidas:
-5Vcc:
- Sin necesidad de carga mínima.
- Intensidad máxima de salida 0,3A.
+5Vcc:
- Sin necesidad de carga mínima.
- Intensidad máxima de salida 0,3A.
Potencia: 3W.
Aislamiento entrada-salida de 1600Vcc.
Eficiencia típica: 79%.
Bajo ruido y rizado de 50mVp-p.
Carga mínima del 10%. El funcionamiento sin carga no dañará el convertidor pero no cumplirá todas las especificaciones.
Temperatura de trabajo: desde -40 hasta +100ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.
Dimensiones (Largo x Ancho x Alto) [mm]: 21,8 x 9,1 x 11,2.
3 años de garantía.
Fabricante: P-DUKE.
Certificados CE.
Los convertidores de la serie EDL-03W tienen un rango de entrada 4:1 y un aislamiento entre entrada y salida de 1600Vcc que, en algunos modelos, puede llegar a 3000Vcc.
No requieren carga mínima para funcionar, tienen un tamaño muy compacto y están protegidos frente a sobrecargas y cortocircuitos.Código Artículo AXAPTA PM-434 País de Origen Taiwán Fabricante P-DUKE Tipo de Producto Convertidores CC/CC Formato Para Circuito Impreso Subformato SIP Aplicaciones Industrial, Instrumentación, Telecomunicaciones Serie EDL03W Estado Nuevo Garantía (Años) 3,00 Alto (mm) 11.20 Ancho (mm) 9.10 Largo/Fondo 21.80 Rango de Entrada 4:1 Entrada CC Min 9,00 Entrada CC Max 36,00 Conector de Entrada Pines Salida 1 -5 Salida 2 +5 Potencia (W) 3,00 Pico de Potencia (W) 3 Conector de Salida Pines Aislamiento (V) 1.600,00 Homologaciones CE - Opiniones
-
