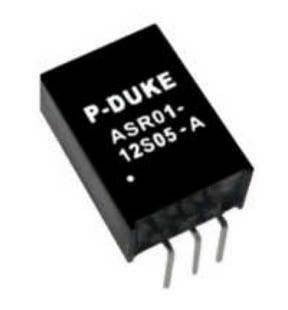

ASR01-12S05-A

Más vistas

ASR01-12S05-A
22,84 €
  • Comprar 5 por 21,44 €ahorra un 7%
  • Comprar 10 por 18,80 €ahorra un 18%
  • Comprar 20 por 17,04 €ahorra un 26%

Availability: Fuera de existencia

Entrada: -32 a -7Vcc
Salida: -5Vcc. 0,1-1A.
Potencia: 5W
Sin aislamiento.
Versión horizontal.

Descripción

Detalles

Convertidor CC/CC para circuito impreso, sin aislamiento, regulado.

Rango de entrada 4 a 1.

Compatible con reguladores lineales LM79xx.

Formato SIP para soldar en circuito impreso. Versión horizontal.

Rango de entrada -32 a -7Vcc.

Tensión de salida -5Vcc.

Intensidad de salida -0,1 a -1A.

Potencia: 5W.

Convertidor no aislado.

Eficiencia típica: 91,5% con Vin Min. y 84,5% con Vin Max.

Carga mínima del 10% necesaria.

Salida y entrada negativa.

Temperatura de trabajo: desde -40 hasta +85ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.

Temperatura máxima de caja: +100ºC.

Dimensiones (Largo x Ancho x Alto) [mm]: 16,5 x 11,7 x 4,1.

3 Años de garantía.

Fabricante: P-DUKE.

Los convertidores de la serie ASR01 son convertidores conmutados de alta eficiencia para sustituir a los reguladores lineales de la serie LM79xx. Ofrecen una solución más compacta y fiable para dar una tensión de salida precisa cuando no se necesita aislamiento. Están protegidos frente a sobre cargas y cortocircuitos de forma permanente con recuperación automática y temperatura.

Diseñados para cumplir con las normativas de seguridad IEC / UL / EN60950-1.

La serie ASR01 es la solución más fiable para sustituir a los reguladores lineales de la serie LM79xx con entrada y salida negativa.

Información adicional

Información adicional

Nombre ASR01-12S05-A
Descripción Larga

Convertidor CC/CC para circuito impreso, sin aislamiento, regulado.

Rango de entrada 4 a 1.

Compatible con reguladores lineales LM79xx.

Formato SIP para soldar en circuito impreso. Versión horizontal.

Rango de entrada -32 a -7Vcc.

Tensión de salida -5Vcc.

Intensidad de salida -0,1 a -1A.

Potencia: 5W.

Convertidor no aislado.

Eficiencia típica: 91,5% con Vin Min. y 84,5% con Vin Max.

Carga mínima del 10% necesaria.

Salida y entrada negativa.

Temperatura de trabajo: desde -40 hasta +85ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.

Temperatura máxima de caja: +100ºC.

Dimensiones (Largo x Ancho x Alto) [mm]: 16,5 x 11,7 x 4,1.

3 Años de garantía.

Fabricante: P-DUKE.

Los convertidores de la serie ASR01 son convertidores conmutados de alta eficiencia para sustituir a los reguladores lineales de la serie LM79xx. Ofrecen una solución más compacta y fiable para dar una tensión de salida precisa cuando no se necesita aislamiento. Están protegidos frente a sobre cargas y cortocircuitos de forma permanente con recuperación automática y temperatura.

Diseñados para cumplir con las normativas de seguridad IEC / UL / EN60950-1.

La serie ASR01 es la solución más fiable para sustituir a los reguladores lineales de la serie LM79xx con entrada y salida negativa.

País de Origen Taiwán
Fabricante P-DUKE
Tipo de Producto Convertidores CC/CC
Formato Para Circuito Impreso
Subformato SIP
Aplicaciones Automatización de Edificios, Industrial, Telecomunicaciones
Serie ASR01
Garantía (Años) 3,00
Alto (mm) 4.1
Ancho (mm) 11.7
Largo/Fondo 16.5
Rango de Entrada 4:1
Entrada CC Min 32,00
Entrada CC Max 7,00
Conector de Entrada Pines
Tensión de Salida 5,00
Potencia (W) 5,00
Pico de Potencia (W) 5
Conector de Salida Pines
Aislamiento (V) 0,00
Homologaciones CE
Opiniones
Adjuntos
View File ASR01 Datasheet (644.84 KB)
View File ASR01 Curvas (516.57 KB)
