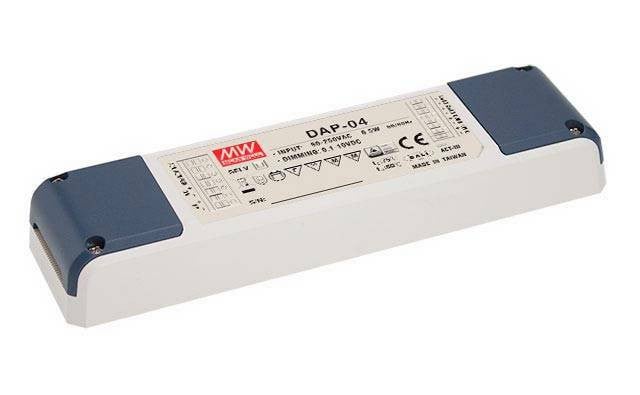

DAP-04-S01
25,30 €
  • Comprar 5 por 24,10 €ahorra un 5%
  • Comprar 10 por 23,10 €ahorra un 9%
  • Comprar 20 por 22,40 €ahorra un 12%

Availability: En existencia

Pasarela de DALI y
pulsador a señal PWM.
Configurable 1 ó 4
direcciones DALI.
Relé de CA.

Descripción

Detalles

Convertidor de protocolo DALI o pulsador a señal PWM.

Para regulación de los drivers de MEAN WELL.

Formato en caja de plástico.

Rango de entrada universal 90-305Vca. 47-63Hz.

Señales de entrada: DALI o pulsador.

Señal de salida: 10V PWM (configurable como 1 ó 4 salidas PWM).

Configurable mediante jumper en 1 ó 4 direcciones DALI.

Curva de regulación lineal o logarítmica (IEC62386-207).

Rango de regulación: 1-100%.

Clase II sin toma de tierra.

Aislamiento entrada y salida: 3750Vca.

Relé de control ON/OFF para corte de alimentación de corriente alterna.

Consumo sin carga <0,5W.

Temperatura de trabajo: desde -30 hasta +60ºC de temperatura ambiente.

Dimensiones (Largo x Ancho x Alto) [mm]: 165 x 46 x 23.

3 años garantía

Fabricante: MEAN WELL.

Certificados: CE,  RCM, TUV, EAC y, UKCA.

El DAP-04-S01 es una pasarela de protocolo DALI a señal de 10V en PWM (modulación del ancho de pulso). Con este dispositivo podemos regular mediante el protocolo DALI los drivers regulables con señal PWM de MEAN WELL como las series PWM, HLG-B, ELG-B, ELGT-B, NPF-D, LPF-D, HBG-B... De esta forma aun sin tener un driver regulable directamente por protocolo DALI podemos integrarlos en el bus con el DAP-04-S01.

Este equipo también permite una entrada de pulsador que nos permite igualmente regular los drivers de MEAN WELL regulables por señal 10V PWM mediante un simple pulsador. Esto es muchas veces más sencillo y estético que usar un regulador 1-10V. La mayoría de fabricantes de mecanismos tienen mecanismos de pulsador (normalmente abiertos) en todas sus gamas y colores mientras que los reguladores 1-10V suelen tener una oferta más limitada. Así podemos mantener la estética de la instalación. El DAP-04-S01 admite entrada de múltiples pulsadores usando además un cable menos que en las instalaciones convencionales por lo que de manera sencilla podemos regular los drivers con cualquier número de pulsadores.

El DAP-04-S01 se puede configurar mediante un jumper como un equipo de una dirección DALI ó de 4 direcciones. En caso de estar configurado como una dirección DALI solo tendremos una salida PWM en el canal 1 y en el caso de configurarlo como 4 direcciones tendremos 4 salidas PWM independientes en sus 4 canales de salida. De esta forma si no es necesario podemos ahorrar el número de direcciones DALI utilizadas.

Además de cada salida del DAP-04-S01 podemos conectar hasta 20 drivers de MEAN WELL regulables. Con lo que con un DAP-04-S01 podemos llegar a controlar hasta 80 drivers (20 por cada canal de salida) mediante el protocolo DALI o mediante el pulsador.

También incorpora un relé de 8 amperios que podemos usar para apagar literalmente los drivers conectados. Así los drivers que sean 1-10V y que mediante la regulación no podemos apagarlos físicamente, podemos usar el relé de CA para apagarlos. Este relé está asociado solamente a la primera dirección DALI. Aunque el relé está preparado para soportar picos no se recomienda conectar más de 3-4 drivers ya que el pico de corriente de arranque de los drivers puede suponer un problema para el relé. Esto se puede solucionar añadiendo un limitador de corriente ESB a la salida del mismo o usando otro relé de potencia externo.

El DAP-04-S01 es la solución perfecta para integrar drivers regulables en sistemas DALI o para regularlos cómodamente mediante un pulsador.

Información adicional

Información adicional

Nombre DAP-04-S01
Descripción Larga

Convertidor de protocolo DALI o pulsador a señal PWM.

Para regulación de los drivers de MEAN WELL.

Formato en caja de plástico.

Rango de entrada universal 90-305Vca. 47-63Hz.

Señales de entrada: DALI o pulsador.

Señal de salida: 10V PWM (configurable como 1 ó 4 salidas PWM).

Configurable mediante jumper en 1 ó 4 direcciones DALI.

Curva de regulación lineal o logarítmica (IEC62386-207).

Rango de regulación: 1-100%.

Clase II sin toma de tierra.

Aislamiento entrada y salida: 3750Vca.

Relé de control ON/OFF para corte de alimentación de corriente alterna.

Consumo sin carga <0,5W.

Temperatura de trabajo: desde -30 hasta +60ºC de temperatura ambiente.

Dimensiones (Largo x Ancho x Alto) [mm]: 165 x 46 x 23.

3 años garantía

Fabricante: MEAN WELL.

Certificados: CE,  RCM, TUV, EAC y, UKCA.

El DAP-04-S01 es una pasarela de protocolo DALI a señal de 10V en PWM (modulación del ancho de pulso). Con este dispositivo podemos regular mediante el protocolo DALI los drivers regulables con señal PWM de MEAN WELL como las series PWM, HLG-B, ELG-B, ELGT-B, NPF-D, LPF-D, HBG-B... De esta forma aun sin tener un driver regulable directamente por protocolo DALI podemos integrarlos en el bus con el DAP-04-S01.

Este equipo también permite una entrada de pulsador que nos permite igualmente regular los drivers de MEAN WELL regulables por señal 10V PWM mediante un simple pulsador. Esto es muchas veces más sencillo y estético que usar un regulador 1-10V. La mayoría de fabricantes de mecanismos tienen mecanismos de pulsador (normalmente abiertos) en todas sus gamas y colores mientras que los reguladores 1-10V suelen tener una oferta más limitada. Así podemos mantener la estética de la instalación. El DAP-04-S01 admite entrada de múltiples pulsadores usando además un cable menos que en las instalaciones convencionales por lo que de manera sencilla podemos regular los drivers con cualquier número de pulsadores.

El DAP-04-S01 se puede configurar mediante un jumper como un equipo de una dirección DALI ó de 4 direcciones. En caso de estar configurado como una dirección DALI solo tendremos una salida PWM en el canal 1 y en el caso de configurarlo como 4 direcciones tendremos 4 salidas PWM independientes en sus 4 canales de salida. De esta forma si no es necesario podemos ahorrar el número de direcciones DALI utilizadas.

Además de cada salida del DAP-04-S01 podemos conectar hasta 20 drivers de MEAN WELL regulables. Con lo que con un DAP-04-S01 podemos llegar a controlar hasta 80 drivers (20 por cada canal de salida) mediante el protocolo DALI o mediante el pulsador.

También incorpora un relé de 8 amperios que podemos usar para apagar literalmente los drivers conectados. Así los drivers que sean 1-10V y que mediante la regulación no podemos apagarlos físicamente, podemos usar el relé de CA para apagarlos. Este relé está asociado solamente a la primera dirección DALI. Aunque el relé está preparado para soportar picos no se recomienda conectar más de 3-4 drivers ya que el pico de corriente de arranque de los drivers puede suponer un problema para el relé. Esto se puede solucionar añadiendo un limitador de corriente ESB a la salida del mismo o usando otro relé de potencia externo.

El DAP-04-S01 es la solución perfecta para integrar drivers regulables en sistemas DALI o para regularlos cómodamente mediante un pulsador.

Código Artículo AXAPTA MW-3711
País de Origen China
Existencias
Fabricante MEAN WELL
Tipo de Producto Convertidores de Protocolo
Formato Caja
Subformato IP20
Aplicaciones Automatización de Edificios, Iluminación
Serie DAP-04-S01
Estado Modelo Recomendado
Garantía (Años) 3,00
Alto (mm) 23.00
Ancho (mm) 46.00
Largo/Fondo 165.00
Conector de Entrada Conector Rápido
Señal de Salida 10V PWM
Conector de Salida Conector Rápido
Aislamiento (V) 3.750,00
Homologaciones CE, EAC, MM, RCM, UKCA
