- Descripción
-
Detalles

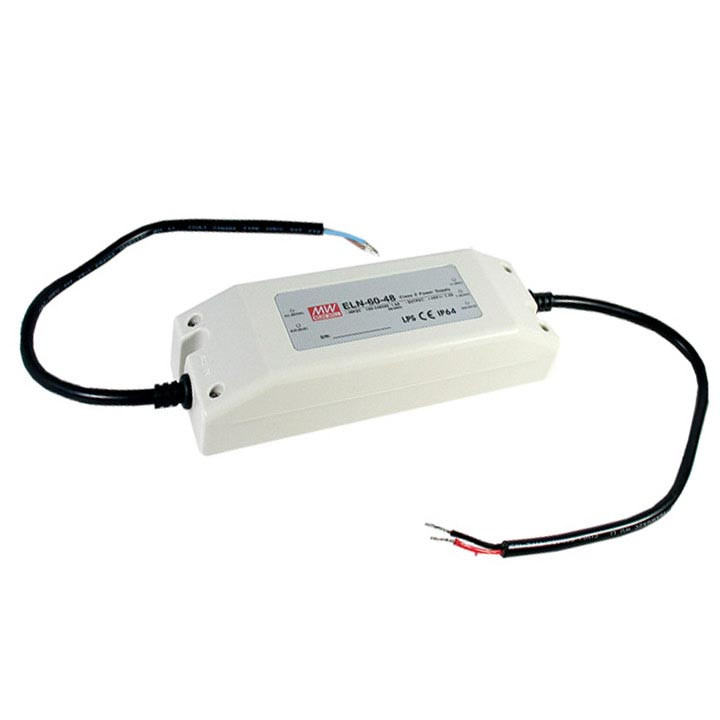

LED driver.
Especialmente diseñado para alimentar LEDs directamente en corriente constante.
Formato en caja de plástico IP64.
Rango de entrada 90-264Vca 47-63Hz.
Salida en corriente constante de 5A.
Rango de tensión de salida en modo corriente constante de 6 a 12Vcc según demande la carga.
Potencia: 60W.
Eficienciatípica: 85%.
Regulación del 10% al 100% de la intensidad de salida con un regulador 1-10V. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%.
Clase de entrada II sin toma de tierra.
Rango de temperatura de funcionamiento de caja Tc desde -20ºC hasta +60ºC.
Dimensiones (Largo x Ancho x Alto): 181 x 61,5 x 35mm.
2 años de garantía.
Fabricante: MEAN WELL.
Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.
Esta fuente puede funcionar en modo Corriente Constante cuando conectamos los LEDs directamente que tengan una tensión dentro del Rango de Tensión de Salida en modo Corriente Constante y una corriente de trabajo igual a la corriente de salida.
También puede trabajar en modo tensión constante dando una tensión fija de 12V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.
Con carcasa de plástico pensados para aplicaciones de iluminación LED y señalización móvil. Adecuado para iluminación interior y pantallas electrónicas.
Se puede regular con reguladores activos o pasivos de 1-10V. Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. No funciona con reguladores Triac de corte de fase.
Algunos modelos compatibles probados son:
MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto)
SIMON: 75317
BJC: 5TC8 425
LEGRAND: 0784 04
ABB-NIESSEN: N2260.9
SIEMENS: 5TC8424
EFAPEL: Modelo 21210
LED BOX: Modelo LD1160188
OSRAM: Modelo DIM MCU
JUNG: Modelo 240-10
Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
- Información adicional
-
Información adicional
Nombre ELN-60-12D Descripción Larga LED driver.
Especialmente diseñado para alimentar LEDs directamente en corriente constante.
Formato en caja de plástico IP64.
Rango de entrada 90-264Vca 47-63Hz.
Salida en corriente constante de 5A.
Rango de tensión de salida en modo corriente constante de 6 a 12Vcc según demande la carga.
Potencia: 60W.
Eficienciatípica: 85%.
Regulación del 10% al 100% de la intensidad de salida con un regulador 1-10V. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%.
Clase de entrada II sin toma de tierra.
Rango de temperatura de funcionamiento de caja Tc desde -20ºC hasta +60ºC.
Dimensiones (Largo x Ancho x Alto): 181 x 61,5 x 35mm.
2 años de garantía.
Fabricante: MEAN WELL.
Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.
Esta fuente puede funcionar en modo Corriente Constante cuando conectamos los LEDs directamente que tengan una tensión dentro del Rango de Tensión de Salida en modo Corriente Constante y una corriente de trabajo igual a la corriente de salida.
También puede trabajar en modo tensión constante dando una tensión fija de 12V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.
Con carcasa de plástico pensados para aplicaciones de iluminación LED y señalización móvil. Adecuado para iluminación interior y pantallas electrónicas.
Se puede regular con reguladores activos o pasivos de 1-10V. Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. No funciona con reguladores Triac de corte de fase.
Algunos modelos compatibles probados son:
MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto)
SIMON: 75317
BJC: 5TC8 425
LEGRAND: 0784 04
ABB-NIESSEN: N2260.9
SIEMENS: 5TC8424
EFAPEL: Modelo 21210
LED BOX: Modelo LD1160188
OSRAM: Modelo DIM MCU
JUNG: Modelo 240-10
Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
Código Artículo AXAPTA MW-1626 País de Origen China Existencias Sí Fabricante MEAN WELL Tipo de Producto LED Driver Formato Caja Subformato IP64 Aplicaciones Industrial, Telecomunicaciones Serie ELN-60 Estado No Usar para Nuevos Diseños Garantía (Años) 2,00 Alto (mm) 35.00 Ancho (mm) 61.50 Largo/Fondo 181.00 Tipo de Entrada CA Monofásica Entrada CA Min 90,00 Entrada CA Max 264,00 Frecuencia de Entrada 50 Hz, 60 Hz Conector de Entrada Cable Intensidad de Salida Mínima (mA) 5.000,00 Intensidad de Salida Máxima (mA) 5.000,00 Corriente de Salida mA 5000 Tensión Vcc 6, 7, 8, 9, 10, 11, 12 Potencia (W) 60,00 Pico de Potencia (W) 60 Regulación 1-10V Conector de Salida Cable Aislamiento (V) 3.000,00 Homologaciones CE, UL - Opiniones
-
