- Descripción
-
Detalles

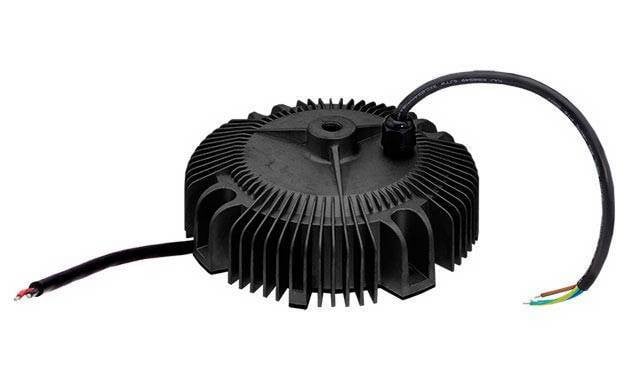

LED driver regulable.
Especialmente diseñado para alimentar LEDs directamente en corriente constante.
Formato circular de plástico patentado, estanca IP67.
Rango de entrada 90-305Vca 47-63Hz.
Salida en corriente constante de 4A.
Rango de tensión de salida en modo corriente constante de 36 a 60Vcc según demande la carga.
Potencia: 240W.
Eficiencia típica: 93,5%.
Regulación del 10% al 100% de la intensidad de salida con un regulador 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%.
Clase de entrada I con toma de tierra.
Aislamiento de entrada y salida: 3750Vca.
Factor corrector de potencia >0,95 a 230Vca a plena carga.
Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +75ºC.
Dimensiones (Diámetro x Alto): 191,5 x 69mm.
5 años de garantía.
Fabricante: MEAN WELL.
Certificados: CE, EAC, ENEC, BIS, UL, UKCA y CCC.
Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.
Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.
También puede trabajar en modo tensión constante dando una tensión fija de 60V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.
Con carcasa circular de plástico IP67. La serie HBG está especialmente diseñada para campanas y proyectores LED, escenarios y bahías. Pensados para aplicaciones en seco, húmedo o mojado, tanto en exterior como en interior. Clase de entrada I con toma de tierra.
Se puede regular con reguladores activos o pasivos de 1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).
Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.
Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:
MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).
SIMON: 75317
BJC: 5TC8 425
LEGRAND: 0784 04
ABB-NIESSEN: N2260.9
SIEMENS: 5TC8424
EFAPEL: Modelo 21210
LED BOX: Modelo LD1160188
OSRAM: Modelo DIM MCU
JUNG: Modelo 240-10
Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
- Información adicional
-
Información adicional
Nombre HBG-240-60B Descripción Larga LED driver regulable.
Especialmente diseñado para alimentar LEDs directamente en corriente constante.
Formato circular de plástico patentado, estanca IP67.
Rango de entrada 90-305Vca 47-63Hz.
Salida en corriente constante de 4A.
Rango de tensión de salida en modo corriente constante de 36 a 60Vcc según demande la carga.
Potencia: 240W.
Eficiencia típica: 93,5%.
Regulación del 10% al 100% de la intensidad de salida con un regulador 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%.
Clase de entrada I con toma de tierra.
Aislamiento de entrada y salida: 3750Vca.
Factor corrector de potencia >0,95 a 230Vca a plena carga.
Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +75ºC.
Dimensiones (Diámetro x Alto): 191,5 x 69mm.
5 años de garantía.
Fabricante: MEAN WELL.
Certificados: CE, EAC, ENEC, BIS, UL, UKCA y CCC.
Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.
Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.
También puede trabajar en modo tensión constante dando una tensión fija de 60V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.
Con carcasa circular de plástico IP67. La serie HBG está especialmente diseñada para campanas y proyectores LED, escenarios y bahías. Pensados para aplicaciones en seco, húmedo o mojado, tanto en exterior como en interior. Clase de entrada I con toma de tierra.
Se puede regular con reguladores activos o pasivos de 1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).
Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.
Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:
MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).
SIMON: 75317
BJC: 5TC8 425
LEGRAND: 0784 04
ABB-NIESSEN: N2260.9
SIEMENS: 5TC8424
EFAPEL: Modelo 21210
LED BOX: Modelo LD1160188
OSRAM: Modelo DIM MCU
JUNG: Modelo 240-10
Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
Código Artículo AXAPTA MW-4121 País de Origen China Fabricante MEAN WELL Tipo de Producto LED Driver Formato Caja Subformato IP67 Aplicaciones Iluminación Serie HBG-240-B Estado Modelo Recomendado Garantía (Años) 5,00 Alto (mm) 69.00 Ancho (mm) 191.50 Largo/Fondo 191.50 Tipo de Entrada CA Monofásica Entrada CA Min 90,00 Entrada CA Max 305,00 Frecuencia de Entrada 50 Hz, 60 Hz Conector de Entrada Cable Intensidad de Salida Mínima (mA) 4.000,00 Intensidad de Salida Máxima (mA) 4.000,00 Corriente de Salida mA 4000 Tensión Vcc 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60 Potencia (W) 240,00 Pico de Potencia (W) 240 Regulación 1-10V, Resistencia 0-100K, Señal PWM 10V Conector de Salida Cable Aislamiento (V) 3.750,00 Homologaciones BIS, CCC, CE, EAC, ENEC, UKCA, UL - Opiniones
-
