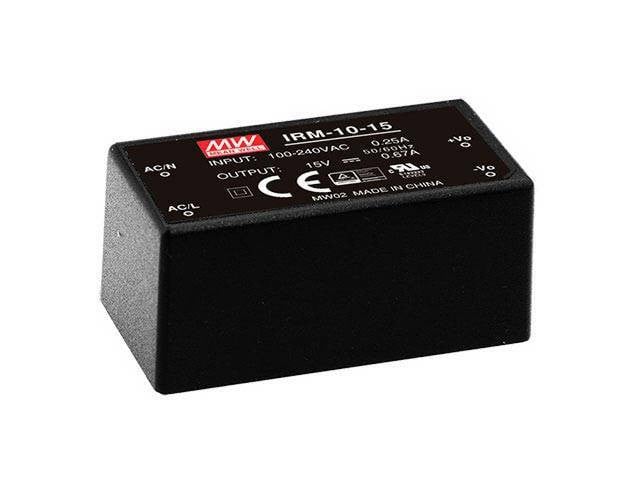

IRM-10-15

Más vistas

IRM-10-15
6,80 €
  • Comprar 5 por 6,40 €ahorra un 6%
  • Comprar 10 por 6,20 €ahorra un 9%
  • Comprar 20 por 6,00 €ahorra un 12%

Availability: En existencia

Entrada: 85-264Vca.
Salida: 15Vcc. 0,67A.
Potencia: 10W.
Para instalar en PCB.

Descripción

Detalles

Fuente de Alimentación Conmutada para Circuito Impreso.

Rango de Entrada Universal 85-264Vca 47-440Hz.

Tensión de Salida 15Vcc.

Intensidad de Salida 0,67A. Rango de corriente de salida 0-0,67A según demande la carga.

Potencia: 10W.

Eficiencia típica: 82%.

Consumo sin carga <0,1W.

Clase de entrada II sin toma de tierra.

Rango de temperatura de funcionamiento de caja Tc desde -30 hasta +70ºC.

Dimensiones (Largo x Ancho x Alto) [mm]: 45,7 x 25,4 x 21,5.

3 años de garantía.

Fabricante: MEAN WELL.

La serie IRM son fuentes de tamaño compacto para integrar en placa soldando sus pines en los agujeros de la PCB.

Esta fuente es de clase II sin toma de tierra con doble aislamiento reforzado.

Tiene un mínimo consumo sin carga lo que permite cumplir con los requisitivos de diseño ecológico con un pequeño consumo en stand-by.

Está certificada CE y UL y como equipo de potencia limitada "LPS".

Tiene protección frente a sobre cargas, cortocircuitos y sobre tensiones de salida.

Cumple con la EN55022 Clase B sin necesidad de componentes adicionales, aunque siempre se debe verificar el diseño final de la placa.

Información adicional

Información adicional

Nombre IRM-10-15
Descripción Larga

Fuente de Alimentación Conmutada para Circuito Impreso.

Rango de Entrada Universal 85-264Vca 47-440Hz.

Tensión de Salida 15Vcc.

Intensidad de Salida 0,67A. Rango de corriente de salida 0-0,67A según demande la carga.

Potencia: 10W.

Eficiencia típica: 82%.

Consumo sin carga <0,1W.

Clase de entrada II sin toma de tierra.

Rango de temperatura de funcionamiento de caja Tc desde -30 hasta +70ºC.

Dimensiones (Largo x Ancho x Alto) [mm]: 45,7 x 25,4 x 21,5.

3 años de garantía.

Fabricante: MEAN WELL.

La serie IRM son fuentes de tamaño compacto para integrar en placa soldando sus pines en los agujeros de la PCB.

Esta fuente es de clase II sin toma de tierra con doble aislamiento reforzado.

Tiene un mínimo consumo sin carga lo que permite cumplir con los requisitivos de diseño ecológico con un pequeño consumo en stand-by.

Está certificada CE y UL y como equipo de potencia limitada "LPS".

Tiene protección frente a sobre cargas, cortocircuitos y sobre tensiones de salida.

Cumple con la EN55022 Clase B sin necesidad de componentes adicionales, aunque siempre se debe verificar el diseño final de la placa.

País de Origen China
Existencias
Fabricante MEAN WELL
Tipo de Producto Fuente de Alimentación CA/CC
Formato Para Circuito Impreso
Aplicaciones Industrial, Telecomunicaciones
Serie IRM-10
Garantía (Años) 3,00
Alto (mm) 21.50
Ancho (mm) 25.40
Largo/Fondo 45.70
Tipo de Entrada CA Monofásica
Entrada CA Min 85,00
Entrada CA Max 264,00
Frecuencia de Entrada 50 Hz, 60 Hz, 440 Hz
Conector de Entrada Pines
Tensión de Salida 15,00
Potencia (W) 10,00
Pico de Potencia (W) 10
Conector de Salida Pines
Aislamiento (V) 3.000,00
Homologaciones CE, UL
Opiniones
Adjuntos
View File IRM-10 Datasheet (1.05 MB)
View File IRM-05-IRM-10-CE (174.74 KB)
