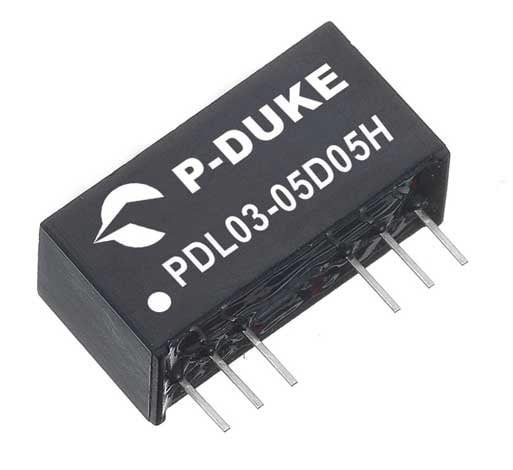

PDL03-12S09H-M3

Más vistas

PDL03-12S09H-M3
18,62 €
  • Comprar 5 por 17,54 €ahorra un 6%
  • Comprar 10 por 17,12 €ahorra un 9%
  • Comprar 20 por 15,61 €ahorra un 17%

Availability: Fuera de existencia

Entrada: 9-18Vcc.
Salida: 9Vcc. 333mA.
Potencia: 3W.
Aislamiento 3000Vcc.
SIP. Plástico con deriva.

Descripción

Detalles

Convertidor CC/CC formato SIP, con deriva y aislamiento de 3000Vcc. Regulado.

Rango de entrada 2 a 1.

Formato caja de plástico para soldar en circuito impreso.

Rango de entrada 9-18Vcc

Tensión de salida 9Vcc.

Intensidad de salida 333mA.

Potencia: 3W.

Aislamiento entrada-salida de 3000Vcc.

Eficiencia típica: 80%.

Bajo ruido y rizado de 50mVp-p.

Carga mínima del 10%. El funcionamiento sin carga no dañará el convertidor pero no cumplirá todas las especificaciones.

Temperatura de trabajo: desde -55 hasta +100ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.

Dimensiones (Largo x Ancho x Alto) [mm]: 21,8 x 9,1 x 11,2.

3 años de garantía.

Fabricante: P-DUKE.

Certificados CE.

Los convertidores de la serie PDL03(H) tienen un rango de entrada 2:1 y un aislamiento entre entrada y salida de 1600Vcc que, en algunos modelos, puede llegar a 3000Vcc.

No requieren carga mínima para funcionar, tienen un tamaño muy compacto y están protegidos frente a sobrecargas y cortocircuitos.

Información adicional

Información adicional

Nombre PDL03-12S09H-M3
Descripción Larga

Convertidor CC/CC formato SIP, con deriva y aislamiento de 3000Vcc. Regulado.

Rango de entrada 2 a 1.

Formato caja de plástico para soldar en circuito impreso.

Rango de entrada 9-18Vcc

Tensión de salida 9Vcc.

Intensidad de salida 333mA.

Potencia: 3W.

Aislamiento entrada-salida de 3000Vcc.

Eficiencia típica: 80%.

Bajo ruido y rizado de 50mVp-p.

Carga mínima del 10%. El funcionamiento sin carga no dañará el convertidor pero no cumplirá todas las especificaciones.

Temperatura de trabajo: desde -55 hasta +100ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.

Dimensiones (Largo x Ancho x Alto) [mm]: 21,8 x 9,1 x 11,2.

3 años de garantía.

Fabricante: P-DUKE.

Certificados CE.

Los convertidores de la serie PDL03(H) tienen un rango de entrada 2:1 y un aislamiento entre entrada y salida de 1600Vcc que, en algunos modelos, puede llegar a 3000Vcc.

No requieren carga mínima para funcionar, tienen un tamaño muy compacto y están protegidos frente a sobrecargas y cortocircuitos.

País de Origen Taiwán
Fabricante P-DUKE
Tipo de Producto Convertidores CC/CC
Formato Para Circuito Impreso
Subformato SIP
Aplicaciones Automatización de Edificios, Industrial, Telecomunicaciones
Serie PDL03
Garantía (Años) 3,00
Alto (mm) 21.8
Ancho (mm) 9.1
Largo/Fondo 11.2
Rango de Entrada 2:1
Entrada CC Min 9,00
Entrada CC Max 18,00
Conector de Entrada Pines
Tensión de Salida 9,00
Potencia (W) 3,00
Pico de Potencia (W) 3
Conector de Salida Pines
Aislamiento (V) 3.000,00
Homologaciones CE, UL
Opiniones
Adjuntos
View File PDL03 Datasheet (668.46 KB)
View File PDL03W Datasheet (669.76 KB)
