PFKC05-12D15H

Más vistas

PFKC05-12D15H
16,42 €
  • Comprar 5 por 15,25 €ahorra un 8%
  • Comprar 10 por 14,00 €ahorra un 15%
  • Comprar 20 por 13,56 €ahorra un 18%

Availability: Fuera de existencia

Entrada: 9-18Vcc.
Salidas: -15 y +15.
Potencia: 5W.
Aislamiento 3000Vcc.
DIP. Caja de plástico.

Descripción

Detalles

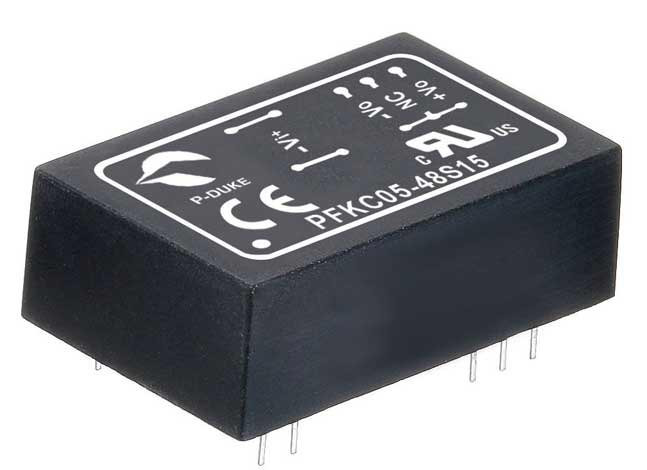

Convertidor CC/CC para circuito impreso en formato DIP, con 2 salidas.

Caja de plástico.

Formato DIP para soldar en circuito impreso.

Rango de entrada 9-18Vcc

Salidas:

-15Vcc:

      • Sin necesidad de carga mínima.
      • Intensidad máxima de salida 19-190mA.

+15Vcc:

      • Sin necesidad de carga mínima.
      • Intensidad máxima de salida 19-190mA.

Potencia: 5W.

Aislamiento entrada-salida de 3000Vcc.

Eficiencia típica: 80%.

Bajo ruido y rizado de 150mVp-p.

Carga mínima del 10%. El funcionamiento sin carga no dañará el convertidor pero no cumplirá todas las especificaciones.

Temperatura de trabajo: desde -25 hasta +71ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.

Temperatura máxima de caja: +100ºC.

Dimensiones (Largo x Ancho x Alto) [mm]: 31,8 x 20,3 x 10,2.

3 años de garantía.

Fabricante: P-DUKE.

Los convertidores de la serie PFKC05 tienen un amplio rango de entrada 2:1 y un aislamiento entre entrada y salida de 3000Vcc. Están protegidos frente a sobrecargas y cortocircuitos.

Certificados CE y UL.

Información adicional

Información adicional

Nombre PFKC05-12D15H
Descripción Larga

Convertidor CC/CC para circuito impreso en formato DIP, con 2 salidas.

Caja de plástico.

Formato DIP para soldar en circuito impreso.

Rango de entrada 9-18Vcc

Salidas:

-15Vcc:

      • Sin necesidad de carga mínima.
      • Intensidad máxima de salida 19-190mA.

+15Vcc:

      • Sin necesidad de carga mínima.
      • Intensidad máxima de salida 19-190mA.

Potencia: 5W.

Aislamiento entrada-salida de 3000Vcc.

Eficiencia típica: 80%.

Bajo ruido y rizado de 150mVp-p.

Carga mínima del 10%. El funcionamiento sin carga no dañará el convertidor pero no cumplirá todas las especificaciones.

Temperatura de trabajo: desde -25 hasta +71ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.

Temperatura máxima de caja: +100ºC.

Dimensiones (Largo x Ancho x Alto) [mm]: 31,8 x 20,3 x 10,2.

3 años de garantía.

Fabricante: P-DUKE.

Los convertidores de la serie PFKC05 tienen un amplio rango de entrada 2:1 y un aislamiento entre entrada y salida de 3000Vcc. Están protegidos frente a sobrecargas y cortocircuitos.

Certificados CE y UL.

País de Origen Taiwán
Fabricante P-DUKE
Tipo de Producto Convertidores CC/CC
Formato Para Circuito Impreso
Subformato DIP
Aplicaciones Automatización de Edificios, Industrial, Telecomunicaciones
Serie PFKC05
Garantía (Años) 3,00
Alto (mm) 10.2
Ancho (mm) 20.3
Largo/Fondo 31.8
Rango de Entrada 2:1
Rango Entrada CC 9, 9,2, 9,9, 10, 10,5, 10,8, 12, 13,2, 13,5, 14, 14,4, 15, 16,2, 16,5, 16,8, 18
Entrada CC Min 9,00
Entrada CC Max 18,00
Conector de Entrada Pines
Salida 1 -15
Salida 2 +15
Potencia (W) 5,00
Pico de Potencia (W) 5
Conector de Salida Pines
Aislamiento (V) 3.000,00
Homologaciones CE, UL
Opiniones
Adjuntos
View File PFKC05 Datasheet (551.23 KB)
View File PFKC05 CE (62.48 KB)
