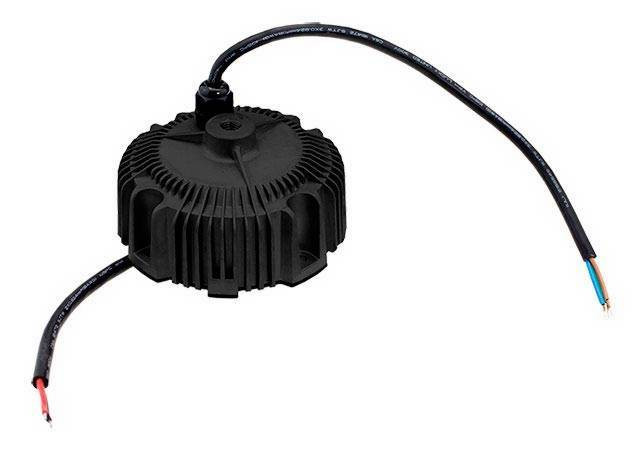

HBG-100-48B

Más vistas

HBG-100-48B
45,70 €
  • Comprar 5 por 43,60 €ahorra un 5%
  • Comprar 10 por 41,60 €ahorra un 9%
  • Comprar 20 por 40,40 €ahorra un 12%

Availability: Fuera de existencia

Entrada: 90-305Vca
Salida: 2A. 96W
Rango tensión 28,8-48V
Regulable 1-10V / PWM
Formato circular. IP67

Descripción

Detalles

LED driver regulable.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato circular de plástico patentado, estanca IP67.

Rango de entrada 90-305Vca 47-63Hz.

Salida en corriente constante de 2A.

Rango de tensión de salida en modo corriente constante de 28,8 a 48Vcc según demande la carga.

Potencia: 96W.

Eficiencia típica: 91%

Regulación del 10% al 100% de la intensidad de salida con un regulador 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%.

Clase de entrada I con toma de tierra.

Aislamiento de entrada y salida: 3750Vcc.

Factor corrector de potencia >0.96 a 230Vca a plena carga.

Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +85ºC.

Dimensiones (Diámetro x Alto): 130 x 66,5mm.

5 años de garantía.

Fabricante: MEAN WELL.

Certificados: CE, EAC, ENEC, BIS, UL, UKCA y CCC.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.

Con carcasa circular de plástico IP67. La serie HBG está especialmente diseñada para campanas y proyectores LED, escenarios y bahías. Pensados para aplicaciones en seco, húmedo o mojado, tanto en exterior como en interior. Clase de entrada I con toma de tierra.

Se puede regular con reguladores activos o pasivos de 1-10V, señal de 10V PWM  de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).

Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.

Información adicional

Información adicional

Nombre HBG-100-48B
Descripción Larga

LED driver regulable.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato circular de plástico patentado, estanca IP67.

Rango de entrada 90-305Vca 47-63Hz.

Salida en corriente constante de 2A.

Rango de tensión de salida en modo corriente constante de 28,8 a 48Vcc según demande la carga.

Potencia: 96W.

Eficiencia típica: 91%

Regulación del 10% al 100% de la intensidad de salida con un regulador 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%.

Clase de entrada I con toma de tierra.

Aislamiento de entrada y salida: 3750Vcc.

Factor corrector de potencia >0.96 a 230Vca a plena carga.

Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +85ºC.

Dimensiones (Diámetro x Alto): 130 x 66,5mm.

5 años de garantía.

Fabricante: MEAN WELL.

Certificados: CE, EAC, ENEC, BIS, UL, UKCA y CCC.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.

Con carcasa circular de plástico IP67. La serie HBG está especialmente diseñada para campanas y proyectores LED, escenarios y bahías. Pensados para aplicaciones en seco, húmedo o mojado, tanto en exterior como en interior. Clase de entrada I con toma de tierra.

Se puede regular con reguladores activos o pasivos de 1-10V, señal de 10V PWM  de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac).

Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.

Código Artículo AXAPTA MW-3607
País de Origen China
Fabricante MEAN WELL
Tipo de Producto LED Driver
Formato Caja
Subformato IP67
Aplicaciones Iluminación
Serie HBG-100-B
Estado Modelo Recomendado
Garantía (Años) 5,00
Alto (mm) 66.50
Ancho (mm) 130.00
Largo/Fondo 130.00
Tipo de Entrada CA Monofásica
Entrada CA Min 90,00
Entrada CA Max 305,00
Frecuencia de Entrada 50 Hz, 60 Hz
Conector de Entrada Cable
Intensidad de Salida Mínima (mA) 2.000,00
Intensidad de Salida Máxima (mA) 2.000,00
Corriente de Salida mA 2000
Tensión Vcc 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48
Potencia (W) 96,00
Pico de Potencia (W) 96
Regulación 1-10V, Resistencia 0-100K, Señal PWM 10V
Conector de Salida Cable
Aislamiento (V) 3.750,00
Homologaciones BIS, CCC, CE, EAC, ENEC, UKCA, UL
