HBG-200-36AB

Más vistas

HBG-200-36AB
65,10 €
  • Comprar 5 por 62,00 €ahorra un 5%
  • Comprar 10 por 59,30 €ahorra un 9%
  • Comprar 20 por 57,60 €ahorra un 12%

Availability: Fuera de existencia

Entrada: 90-305Vca
Salida: 5,5A. 198W
Rango tensión 21,6-36V
Potenciómetro. IP65
Regulable 0-10V/1-10V

Descripción

Detalles

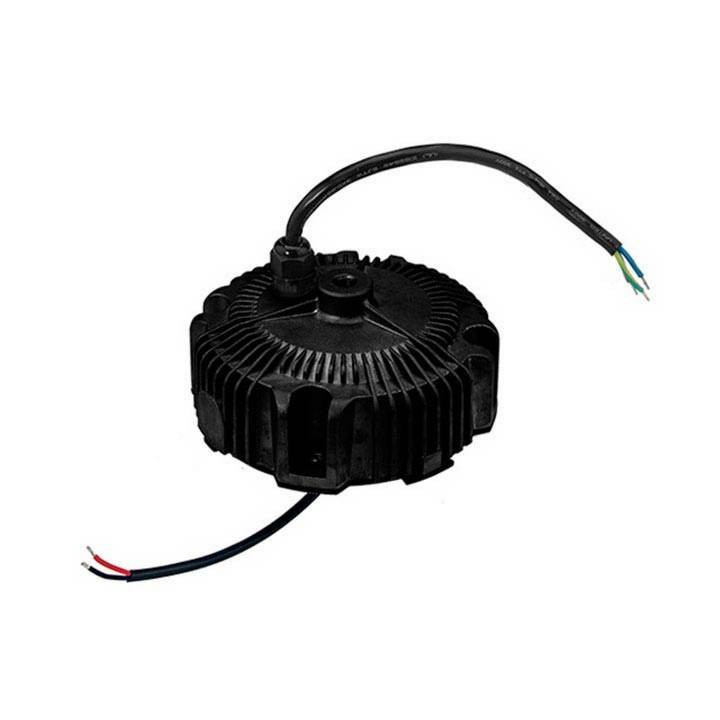

LED driver regulable.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato circular metálico patentado IP65.

         Rango de entrada 90-305Vca 47-63Hz.

Salida en corriente constante de 5,5A. Ajustable mediante potenciómetro externo (3,3-5,5A).

Rango de tensión de salida en modo corriente constante de 21,6 a 36Vcc según demande la carga.

Potencia: 198W.

Eficiencia típica: 92%

Potenciómetro: Este modelo incorpora un potenciómetro externo que nos permite regular la corriente máxima de salida.

Regulación del 0% al 100% de la intensidad de salida con un regulador 0-10V / 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Clase de entrada I con toma de tierra.

Aislamiento de entrada y salida: 3750Vca.

Factor corrector de potencia >0.95 a 230Vca a plena carga.

Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +85ºC.

Dimensiones (Diámetro x Alto): 151,68 x 66,5mm.

5 años de garantía.

Fabricante: MEAN WELL.

Certificados: CE, EAC, ENEC, UL, UKCA y CCC.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida. En esta versión AB, la corriente de salida puede ajustarse mediante potenciómetro externo situado en la carcasa de la fuente, además de tener regulación 0-10V/1-10V, 10V PWM ó resistencia.

También puede trabajar en modo tensión constante dando una tensión fija de 36V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.

Con carcasa circular metálica IP65. La serie HBG está especialmente diseñada para campanas y proyectores LED, escenarios, bahías ó pabellones. Pensados para aplicaciones en seco, húmedo o mojado, tanto en exterior como en interior. Clase de entrada I con toma de tierra. Homologada HL Clase I División 2 para zonas explosivas en EEUU.

Se puede regular con reguladores activos o pasivos de 0-10V ó 1-10V, señal de 10V PWM  de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.

Información adicional

Información adicional

Nombre HBG-200-36AB
Descripción Larga

LED driver regulable.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato circular metálico patentado IP65.

         Rango de entrada 90-305Vca 47-63Hz.

Salida en corriente constante de 5,5A. Ajustable mediante potenciómetro externo (3,3-5,5A).

Rango de tensión de salida en modo corriente constante de 21,6 a 36Vcc según demande la carga.

Potencia: 198W.

Eficiencia típica: 92%

Potenciómetro: Este modelo incorpora un potenciómetro externo que nos permite regular la corriente máxima de salida.

Regulación del 0% al 100% de la intensidad de salida con un regulador 0-10V / 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Clase de entrada I con toma de tierra.

Aislamiento de entrada y salida: 3750Vca.

Factor corrector de potencia >0.95 a 230Vca a plena carga.

Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +85ºC.

Dimensiones (Diámetro x Alto): 151,68 x 66,5mm.

5 años de garantía.

Fabricante: MEAN WELL.

Certificados: CE, EAC, ENEC, UL, UKCA y CCC.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida. En esta versión AB, la corriente de salida puede ajustarse mediante potenciómetro externo situado en la carcasa de la fuente, además de tener regulación 0-10V/1-10V, 10V PWM ó resistencia.

También puede trabajar en modo tensión constante dando una tensión fija de 36V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.

Con carcasa circular metálica IP65. La serie HBG está especialmente diseñada para campanas y proyectores LED, escenarios, bahías ó pabellones. Pensados para aplicaciones en seco, húmedo o mojado, tanto en exterior como en interior. Clase de entrada I con toma de tierra. Homologada HL Clase I División 2 para zonas explosivas en EEUU.

Se puede regular con reguladores activos o pasivos de 0-10V ó 1-10V, señal de 10V PWM  de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.

Código Artículo AXAPTA MW-6450
País de Origen China
Fabricante MEAN WELL
Tipo de Producto LED Driver
Formato Caja
Subformato IP65
Aplicaciones Iluminación
Serie HBG-200-AB
Estado Nuevo
Garantía (Años) 5,00
Alto (mm) 66.50
Ancho (mm) 151.68
Largo/Fondo 151.68
Tipo de Entrada CA Monofásica
Entrada CA Min 90,00
Entrada CA Max 305,00
Frecuencia de Entrada 50 Hz, 60 Hz
Conector de Entrada Cable
Intensidad de Salida Mínima (mA) 5.500,00
Intensidad de Salida Máxima (mA) 5.500,00
Corriente de Salida mA 5500
Tensión Vcc 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36
Potencia (W) 198,00
Pico de Potencia (W) 198
Regulación 0-10V, 1-10V, Resistencia 0-100K, Señal PWM 10V
Conector de Salida Cable
Aislamiento (V) 3.750,00
Homologaciones CCC, CE, EAC, ENEC, UKCA, UL
