HLG-40H-24B

Más vistas

HLG-40H-24B
28,10 €
  • Comprar 5 por 26,70 €ahorra un 5%
  • Comprar 10 por 25,60 €ahorra un 9%
  • Comprar 20 por 24,80 €ahorra un 12%

Availability: En existencia

Entrada: 90-305Vca
Salida: 1670mA. 40,08W
Rango Tensión 14,4-24V
Regulable 1-10V
PFC. 7 años garantía

Descripción

Detalles

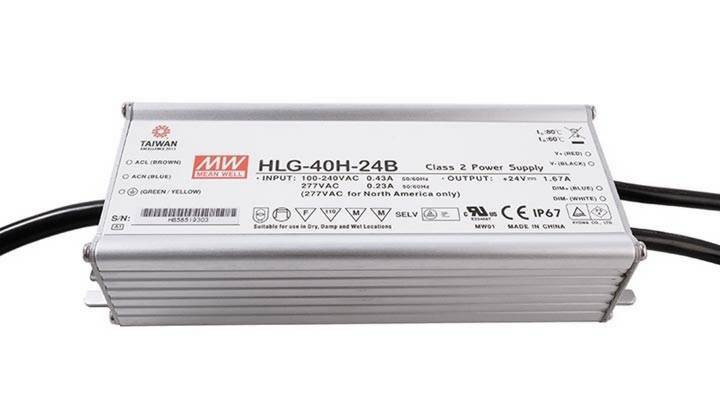

LED Driver Regulable.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato en caja metálica Estanca IP67

Rango de Entrada 90-305Vca 47-63Hz

Salida en Corriente Constante de 1670mA.

Rango de Tensión de Salida en modo Corriente Constante de 14,4 a 24Vcc según demande la carga.

Potencia Máxima: 40,08W

Regulación del 10% al 100% de la intensidad de salida con un regulador 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz o resistencia de 0 a 100K Ohmios. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%.

Clase de entrada I con toma de tierra.

Factor corrector de potencia >0,95 a 230Vca a plena carga.

Consumo sin carga <0,5W.

Rango de temperatura de funcionamiento de caja Tc desde -40ºC hasta +70ºC.

Dimensiones (Largo x Ancho x Alto): 171 x 61,5 x 36,8mm.

7 años de garantía.

Fabricante: MEAN WELL

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente puede funcionar en modo Corriente Constante cuando conectamos los LEDs directamente que tengan una tensión dentro del Rango de Tensión de Salida en modo Corriente Constante y una corriente de trabajo igual a la corriente de salida.

También puede trabajar en modo tensión constante dando una tensión fija de 24V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.

Este modelo no se recomienda para la regulación de tiras LED ya que el equipo regula reducciendo la corriente máxima de salida. Si la tira consume menos de la potencia del equipo cuando empecemos a regular no hará nada, porque la corriente de salida que está dando ya es menor. También no podremos bajar del 30% de potencia de la tira ya que en los niveles bajos de regulación esta puede parpadear o tener muy poca precisión para la regulación en los niveles bajos. Si necesita regular tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. No funciona con reguladores Triac de corte de fase.

Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto)

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.

Información adicional

Información adicional

Nombre HLG-40H-24B
Descripción Larga

LED Driver Regulable.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato en caja metálica Estanca IP67

Rango de Entrada 90-305Vca 47-63Hz

Salida en Corriente Constante de 1670mA.

Rango de Tensión de Salida en modo Corriente Constante de 14,4 a 24Vcc según demande la carga.

Potencia Máxima: 40,08W

Regulación del 10% al 100% de la intensidad de salida con un regulador 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz o resistencia de 0 a 100K Ohmios. Con la regulación no podemos apagar la salida, sólo podemos bajar al 10%.

Clase de entrada I con toma de tierra.

Factor corrector de potencia >0,95 a 230Vca a plena carga.

Consumo sin carga <0,5W.

Rango de temperatura de funcionamiento de caja Tc desde -40ºC hasta +70ºC.

Dimensiones (Largo x Ancho x Alto): 171 x 61,5 x 36,8mm.

7 años de garantía.

Fabricante: MEAN WELL

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente puede funcionar en modo Corriente Constante cuando conectamos los LEDs directamente que tengan una tensión dentro del Rango de Tensión de Salida en modo Corriente Constante y una corriente de trabajo igual a la corriente de salida.

También puede trabajar en modo tensión constante dando una tensión fija de 24V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.

Este modelo no se recomienda para la regulación de tiras LED ya que el equipo regula reducciendo la corriente máxima de salida. Si la tira consume menos de la potencia del equipo cuando empecemos a regular no hará nada, porque la corriente de salida que está dando ya es menor. También no podremos bajar del 30% de potencia de la tira ya que en los niveles bajos de regulación esta puede parpadear o tener muy poca precisión para la regulación en los niveles bajos. Si necesita regular tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 1-10V de mercado tanto activos como pasivos. No funciona con reguladores Triac de corte de fase.

Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto)

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.

País de Origen China
Existencias
Fabricante MEAN WELL
Tipo de Producto LED Driver
Formato Caja
Subformato IP67
Aplicaciones Iluminación
Serie HLG-40H
Garantía (Años) 7,00
Alto (mm) 36.80
Ancho (mm) 61.50
Largo/Fondo 171.00
Tipo de Entrada CA Monofásica
Entrada CA Min 90,00
Entrada CA Max 305,00
Frecuencia de Entrada 50 Hz, 60 Hz
Conector de Entrada Cable
Intensidad de Salida Mínima (mA) 1.670,00
Intensidad de Salida Máxima (mA) 1.670,00
Corriente de Salida mA 1650, 1700
Potencia (W) 40,08
Pico de Potencia (W) 40.08
Dimming 1-10V, Resistencia 0-100K, Señal PWM 10V
Conector de Salida Cable
Aislamiento (V) 3.750,00
Homologaciones CCC, CE, UL
