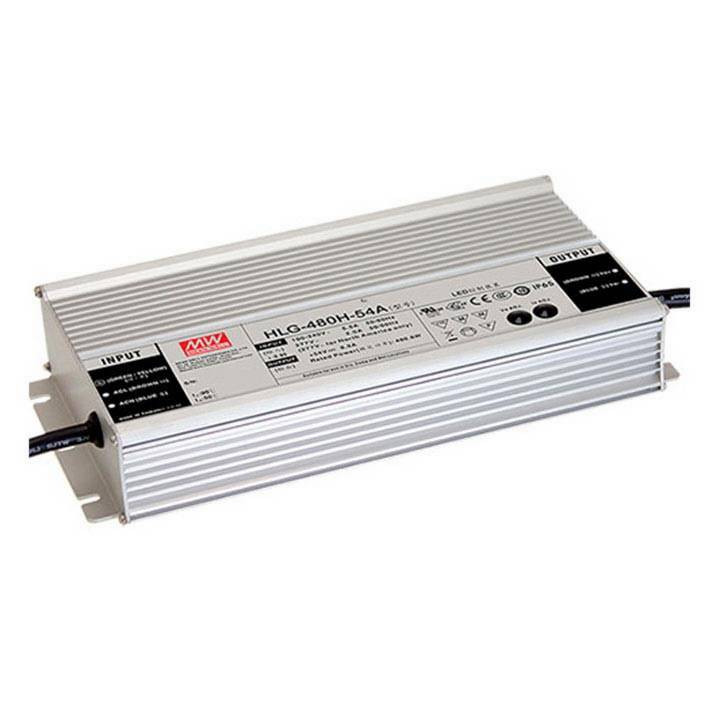

HLG-480H-48B

Más vistas

HLG-480H-48B
142,50 €
  • Comprar 5 por 135,80 €ahorra un 5%
  • Comprar 10 por 129,80 €ahorra un 9%
  • Comprar 20 por 126,00 €ahorra un 12%

Availability: En existencia

Entrada: 90-305Vca
Salida: 10A. 480W
Rango tensión 24-48V
Regulable 0-10V/1-10V
IP67. 7 años garantía

Descripción

Detalles

LED driver.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato en caja metálica estanca IP67.

Rango de entrada 90-305Vca 47-63Hz.

Salida en corriente constante de 10A.

Rango de tensión de salida en modo corriente constante de 24 a 48Vcc según demande la carga.

Potencia: 480W.

Eficiencia típica: 94,5%.

Regulación del 0% al 100% de la intensidad de salida con un regulador 0-10V / 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Clase de entrada I con toma de tierra.

Aislamiento de entrada y salida: 3750Vca.

Factor corrector de potencia >0.97 a 230Vca a plena carga.

Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +90ºC.

Dimensiones (Largo x Ancho x Alto): 262 x 125 x 43,8mm.

7 años de garantía.

Fabricante: MEAN WELL.

Certificados: CE, CCC, ENEC, PSE, KCC, RCM, EAC, UKCA y UL.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.

La serie HLG son LED drivers de clase I con toma de tierra.

También puede trabajar en modo tensión constante dando una tensión fija de 48V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.

Con carcasa metálica estanca IP67. La serie HLG tiene una alta eficiencia pensada para aplicaciones de iluminación pública, arquitectónica, de exterior, interior o cualquier aplicación de iluminación LED que necesite un driver de alta calidad. Homologada HL Clase I División 2 para zonas explosivas en EEUU. Adecuada para iluminación LED o displays LED. Cumple con los requisitos de seguridad a nivel mundial para iluminación.

Se puede regular con reguladores activos o pasivos de 0-10V ó 1-10V, señal de 10V PWM  de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.

Información adicional

Información adicional

Nombre HLG-480H-48B
Descripción Larga

LED driver.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato en caja metálica estanca IP67.

Rango de entrada 90-305Vca 47-63Hz.

Salida en corriente constante de 10A.

Rango de tensión de salida en modo corriente constante de 24 a 48Vcc según demande la carga.

Potencia: 480W.

Eficiencia típica: 94,5%.

Regulación del 0% al 100% de la intensidad de salida con un regulador 0-10V / 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Clase de entrada I con toma de tierra.

Aislamiento de entrada y salida: 3750Vca.

Factor corrector de potencia >0.97 a 230Vca a plena carga.

Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +90ºC.

Dimensiones (Largo x Ancho x Alto): 262 x 125 x 43,8mm.

7 años de garantía.

Fabricante: MEAN WELL.

Certificados: CE, CCC, ENEC, PSE, KCC, RCM, EAC, UKCA y UL.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.

La serie HLG son LED drivers de clase I con toma de tierra.

También puede trabajar en modo tensión constante dando una tensión fija de 48V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.

Con carcasa metálica estanca IP67. La serie HLG tiene una alta eficiencia pensada para aplicaciones de iluminación pública, arquitectónica, de exterior, interior o cualquier aplicación de iluminación LED que necesite un driver de alta calidad. Homologada HL Clase I División 2 para zonas explosivas en EEUU. Adecuada para iluminación LED o displays LED. Cumple con los requisitos de seguridad a nivel mundial para iluminación.

Se puede regular con reguladores activos o pasivos de 0-10V ó 1-10V, señal de 10V PWM  de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.

Código Artículo AXAPTA MW-5533
País de Origen Taiwán
Existencias
Fabricante MEAN WELL
Tipo de Producto LED Driver
Formato Caja
Subformato IP67
Aplicaciones Iluminación
Serie HLG-480H-V-B
Estado Nuevo
Garantía (Años) 7,00
Alto (mm) 43.80
Ancho (mm) 125.00
Largo/Fondo 262.00
Tipo de Entrada CA Monofásica
Entrada CA Min 90,00
Entrada CA Max 305,00
Frecuencia de Entrada 50 Hz, 60 Hz
Conector de Entrada Cable
Intensidad de Salida Mínima (mA) 10.000,00
Intensidad de Salida Máxima (mA) 10.000,00
Corriente de Salida mA 10000
Tensión Vcc 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48
Potencia (W) 480,00
Pico de Potencia (W) 480
Regulación 0-10V, 1-10V, Resistencia 0-100K, Señal PWM 10V
Conector de Salida Cable
Aislamiento (V) 3.750,00
Homologaciones CCC, CE, EAC, ENEC, KCC, PSE, RCM, UKCA, UL
