- Descripción
-
Detalles

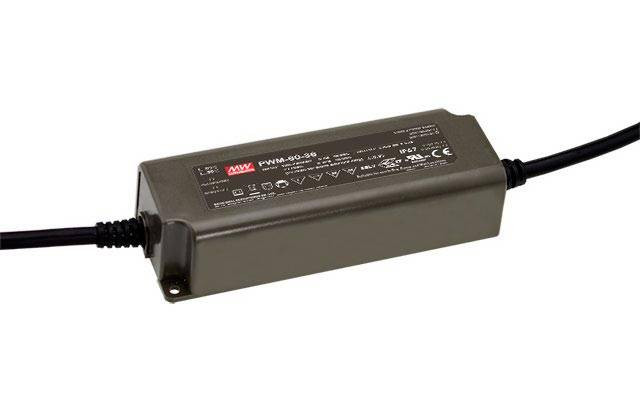

LED driver regulable.
Especialmente diseñado para la regulación de tiras LED.
Formato en caja de plástico estanca IP67.
Rango de entrada 90-305Vca 47-63Hz
Tensión de salida 36Vcc.
Intensidad de salida 1670mA. Rango de corriente de salida 0-1670mA según demande la carga.
Potencia: 60,1W.
Eficiencia típica: 90%.
Regulación del 0% al 100% de la intensidad de salida con un regulador 0-10V / 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.
Clase de entrada II sin toma de tierra.
Aislamiento de entrada y salida: 3750Vca.
Factor corrector de potencia >0,95 a 230Vca a plena carga.
Consumo sin carga <0,5W.
Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +70ºC.
Dimensiones (Largo x Ancho x Alto): 150 x 53 x 35mm.
5 años de garantía.
Fabricante: MEAN WELL.
Certificados: CE, BIS, CCC, ENEC, RCM, EAC y UL.
La serie PWM son LED drivers diseñados para trabajar directamente con tiras LED. Deben ser equipos que se alimenten en tensión constante. Con carcasa de plástico pensados para aplicaciones de iluminación en interior, decorativa o arquitectónica. Homologada HL Clase I División 2 para zonas explosivas en EEUU.
Se puede regular con reguladores activos o pasivos de 0-10V ó 1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Al tener una salida pulsante puede regular cualquier tira LED por pequeña que sea siempre que no superemos la carga máxima del driver. Al estar el driver y el regulador integrados en el mismo equipo eliminamos cualquier tipo de incompatibilidad y reducimos el coste, tamaño. Su diseño de alta frecuencia evita cualquier problema de ruidos audibles a cualquier nivel de regulación.
Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:
MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).
SIMON: 75317
BJC: 5TC8 425
LEGRAND: 0784 04
ABB-NIESSEN: N2260.9
SIEMENS: 5TC8424
EFAPEL: Modelo 21210
LED BOX: Modelo LD1160188
OSRAM: Modelo DIM MCU
JUNG: Modelo 240-10
Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
- Información adicional
-
Información adicional
Nombre PWM-60-36 Descripción Larga LED driver regulable.
Especialmente diseñado para la regulación de tiras LED.
Formato en caja de plástico estanca IP67.
Rango de entrada 90-305Vca 47-63Hz
Tensión de salida 36Vcc.
Intensidad de salida 1670mA. Rango de corriente de salida 0-1670mA según demande la carga.
Potencia: 60,1W.
Eficiencia típica: 90%.
Regulación del 0% al 100% de la intensidad de salida con un regulador 0-10V / 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.
Clase de entrada II sin toma de tierra.
Aislamiento de entrada y salida: 3750Vca.
Factor corrector de potencia >0,95 a 230Vca a plena carga.
Consumo sin carga <0,5W.
Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +70ºC.
Dimensiones (Largo x Ancho x Alto): 150 x 53 x 35mm.
5 años de garantía.
Fabricante: MEAN WELL.
Certificados: CE, BIS, CCC, ENEC, RCM, EAC y UL.
La serie PWM son LED drivers diseñados para trabajar directamente con tiras LED. Deben ser equipos que se alimenten en tensión constante. Con carcasa de plástico pensados para aplicaciones de iluminación en interior, decorativa o arquitectónica. Homologada HL Clase I División 2 para zonas explosivas en EEUU.
Se puede regular con reguladores activos o pasivos de 0-10V ó 1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Al tener una salida pulsante puede regular cualquier tira LED por pequeña que sea siempre que no superemos la carga máxima del driver. Al estar el driver y el regulador integrados en el mismo equipo eliminamos cualquier tipo de incompatibilidad y reducimos el coste, tamaño. Su diseño de alta frecuencia evita cualquier problema de ruidos audibles a cualquier nivel de regulación.
Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:
MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).
SIMON: 75317
BJC: 5TC8 425
LEGRAND: 0784 04
ABB-NIESSEN: N2260.9
SIEMENS: 5TC8424
EFAPEL: Modelo 21210
LED BOX: Modelo LD1160188
OSRAM: Modelo DIM MCU
JUNG: Modelo 240-10
Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
Código Artículo AXAPTA MW-3724 País de Origen China Fabricante MEAN WELL Tipo de Producto LED Driver Formato Caja Subformato IP67 Aplicaciones Iluminación Serie PWM-60 Estado Modelo Recomendado Garantía (Años) 5,00 Alto (mm) 35.00 Ancho (mm) 53.00 Largo/Fondo 150.00 Tipo de Entrada CA Monofásica Entrada CA Min 90,00 Entrada CA Max 305,00 Frecuencia de Entrada 50 Hz, 60 Hz Conector de Entrada Cable Tensión de Salida 36,00 Potencia (W) 60,12 Pico de Potencia (W) 60.12 Regulación 0-10V, 1-10V, Resistencia 0-100K, Señal PWM 10V Conector de Salida Cable Aislamiento (V) 3.750,00 Homologaciones BIS, CCC, CE, EAC, ENEC, MM, RCM, UL - Opiniones
-
