- Descripción
-
Detalles

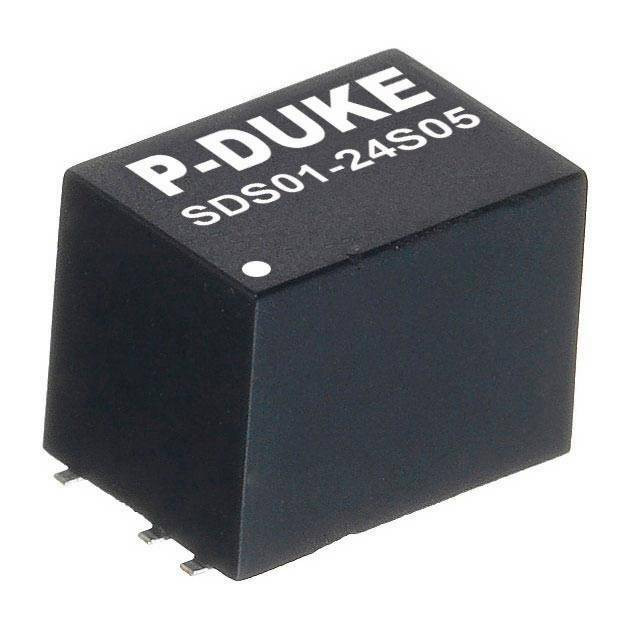

Convertidor CC/CC formato SMD, con aislamiento de 3000Vcc. Regulado.
Amplio rango de entrada 4 a 1.
Formato caja de plástico para soldar en circuito impreso.
Rango de entrada 9-36Vcc.
Salidas:
-5Vcc:
- Sin necesidad de carga mínima.
- Intensidad máxima de salida 100mA.
+5Vcc:
- Sin necesidad de carga mínima.
- Intensidad máxima de salida 100mA.
Potencia: 1W.
Aislamiento entrada-salida de 3000Vcc.
Eficiencia típica: 80%.
Bajo ruido y rizado de 75mVp-p.
Carga mínima del 10%. El funcionamiento sin carga no dañará el convertidor pero no cumplirá todas las especificaciones.
Temperatura de trabajo: desde -55 hasta +125ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.
Dimensiones (Largo x Ancho x Alto) [mm]: 14,2 x 9,1 x 10,2.
3 años de garantía.
Fabricante: P-DUKE.
Certificados CE.
Los convertidores de la serie SDS(H)01 tienen un amplio rango de entrada 4:1 y un aislamiento entre entrada y salida de 3000Vcc. Están protegidos frente a sobrecargas y cortocircuitos.
- Información adicional
-
Información adicional
Nombre SDS01-24D05WH Descripción Larga Convertidor CC/CC formato SMD, con aislamiento de 3000Vcc. Regulado.
Amplio rango de entrada 4 a 1.
Formato caja de plástico para soldar en circuito impreso.
Rango de entrada 9-36Vcc.
Salidas:
-5Vcc:
- Sin necesidad de carga mínima.
- Intensidad máxima de salida 100mA.
+5Vcc:
- Sin necesidad de carga mínima.
- Intensidad máxima de salida 100mA.
Potencia: 1W.
Aislamiento entrada-salida de 3000Vcc.
Eficiencia típica: 80%.
Bajo ruido y rizado de 75mVp-p.
Carga mínima del 10%. El funcionamiento sin carga no dañará el convertidor pero no cumplirá todas las especificaciones.
Temperatura de trabajo: desde -55 hasta +125ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.
Dimensiones (Largo x Ancho x Alto) [mm]: 14,2 x 9,1 x 10,2.
3 años de garantía.
Fabricante: P-DUKE.
Certificados CE.
Los convertidores de la serie SDS(H)01 tienen un amplio rango de entrada 4:1 y un aislamiento entre entrada y salida de 3000Vcc. Están protegidos frente a sobrecargas y cortocircuitos.
País de Origen Taiwán Fabricante P-DUKE Tipo de Producto Convertidores CC/CC Formato Para Circuito Impreso Subformato SMD Aplicaciones Automatización de Edificios, Industrial, Telecomunicaciones Serie SDS(H)01 Garantía (Años) 3,00 Alto (mm) 10.2 Ancho (mm) 9.1 Largo/Fondo 1.2 Rango de Entrada 4:1 Entrada CC Min 9,00 Entrada CC Max 36,00 Conector de Entrada Pines Salida 1 -5 Salida 2 +5 Potencia (W) 1,00 Pico de Potencia (W) 1 Conector de Salida Pines Aislamiento (V) 3.000,00 Homologaciones CE - Opiniones
-
