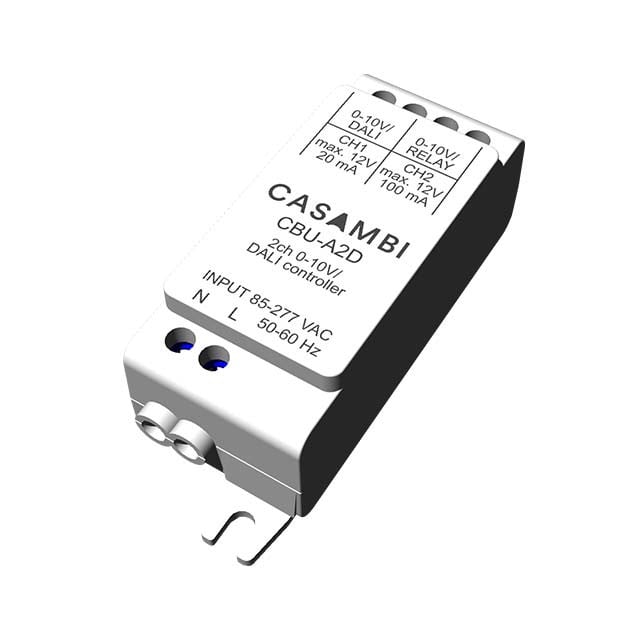

CBU-A2D

Más vistas

CBU-A2D
112,09 €

Availability: En existencia

Pasarela de
CASAMBI a 2 señales
0/1-10V ó 1 DALI.
Inalámbrica.
CLIC VIDEO CBU-A2D.

Descripción

Detalles

Pasarela de protocolo CASAMBI a 2 salidas 0-10V, 1-10V o 1 salida DALI.

Configurable con dispositivo de entrada de pulsador.

Formato caja compacta. IP20.

Rango de entrada 100-277Vca. 50-60 Hz. 35mA.

Señales de entrada:

CASAMBI o pulsador externo.

Señales de salida:

0-10V ó 1-10Vcc (pasivo, tipo sink).

DALI. Configurable como blanco dinámico. Fuente de alimentación DALI integrada.

Señal de salida para relé externo para apagar completamente la luminaria.(12Vcc).

Temperatura de trabajo: desde -20 hasta +45ºC de temperatura ambiente.

Protección clase II sin toma de tierra.

Dimensiones (Largo x Ancho x Alto) [mm]: 76 x 26 x 23.

3 años garantía

Fabricante: CASAMBI.

CLIC VIDEO CBU-A2D.

El dispositivo CBU-A2D es una unidad de control inalámbrica para LED drivers y halógenos que admitan una señal de regulación 0-10V, 1-10V o DALI. Está disponible tanto para señal analógica 0-10V (y 1-10V) como señal digital de control DALI independiente. Permite controlar 2 luminarias 0-10V o una luminaria de blanco dinámico (una salida para la regulación y la otra para la temperatura de color) o una luminaria DALI. El canal 2 se puede usar opcionalmente para alimentar un relé externo de 12Vcc. para poder cortar la alimentación de la luminaria si es 1-10V (el relé debe tener protección frente a tensiones de retorno). También puede conectarse un sensor DALI o usar como entrada de pulsador (en el canal 1).

Las salidas 0/1-10V son de tipo pasivo (sink). El CBU-A2D no genera los 10V de control (el elemento a controlar tiene que generar los 10V).

Con salida DALI, el CBU-A2D actúa como controlador y como fuente de alimentación del bus DALI, haciendo posible la conexión directa a un LED driver DALI o una luminaria DALI sin necesidad de instalar una fuente de alimentación externa (no puede haber otra fuente DALI en el mismo BUS). Este sistema independiente hace posible implementar sistemas de iluminación multicanal con color ajustable (RGB y RGBW) o de blancos dinámicos (CCT), manteniendo el cableado y el número de componentes bajo mínimos.

Deberemos tener en cuenta que el CBU-ASD no cumple con IEC 60929 y, por lo tanto, no está diseñado para ser conectado a una red DALI existente. El módulo solo se se puede utilizar en un sistema cerrado, es decir, como parte de un sistema de iluminación que no está conectado a una red DALI externa.

El dispositivo se controla de forma inalámbrica con la aplicación CASAMBI mediante el protocolo Bluetooth 4.0 de teléfonos inteligentes y tabletas. Se puede descargar de forma gratuita desde Apple App Store y Google Play Store.

Los dispositivos forman automáticamente una red de malla inalámbrica segura permitiendo controlar desde cualquier punto una gran cantidad de dispositivos sin necesidad de una puerta de enlace externa. También se puede controlar desde un interruptor de pared estándar con la función "Smart Switching". Encendiendo y apagando rápidamente podemos cambiar de escenas o hacer la propia regulación. Este dispositivo puede interactuar con cualquier dispositivo CASAMBI como sensores de iluminación, presencia, etc.

El CBU-A2D también se puede configurar (antes de añadirlo a una red CASAMBI) como un dispositivo de entrada de pulsador. Basta llevar dos cables desde los terminales + y - a un pulsador o sensor para poder utilizarlo como un dispositivo de control en nuestra red CASAMBI para activar escenas, regulación, grupos, etc.

El CBU-A2D incorpora una salida de relé de la línea de entrada pensada para conectar un relé externo de potencia y poder apagar la alimentación de los equipos 1-10V que no permiten su apagado mediante la señal de control.

Con el CBU-ASD podemos incorporar cualquier equipo regulable por DALI o 0-10V/1-10V a una red inalámbrica CASAMBI permitiendo muchas más funciones de control así sin necesidad de ningún cableado.

CASAMBI permite hasta 250 dispositivos por red y se pueden interconectar diferentes redes. Se pueden configurar grupos, escenas, animaciones, eventos programados diariamente, semanalmente o en calendario o un tiempo antes o después de la salida y puesta del sol. Podemos hacer una regulación circadiana de la temperatura de color fácilmente, así como interactuar con sensores para mantener niveles fijos de iluminancia.

La comunicación está encriptada a prueba de hackers con un código que cambia. Permite diferentes niveles de acceso a la red (administrador, invitado, etc) y respaldo de la configuración en la nube. Incorporar fotos o planos a nuestro móvil para poder tocar directamente sobre puntos de dicha imagen y activar luminarias, escenas, etc. La información está redundada en cada equipo por lo que no hay un solo elemento de fallo. Con todo tipo de elementos disponibles desde sensores de presencia, iluminancia, controles remotos, drivers, reguladores y luminarias para poder crear de forma intuitiva una red inteligente.

CASAMBI es el sistema de control más rápido, intuitivo y fiable que existe hoy en día en el mercado de la iluminación.

Información adicional

Información adicional

Nombre CBU-A2D
Descripción Larga

Pasarela de protocolo CASAMBI a 2 salidas 0-10V, 1-10V o 1 salida DALI.

Configurable con dispositivo de entrada de pulsador.

Formato caja compacta. IP20.

Rango de entrada 100-277Vca. 50-60 Hz. 35mA.

Señales de entrada:

CASAMBI o pulsador externo.

Señales de salida:

0-10V ó 1-10Vcc (pasivo, tipo sink).

DALI. Configurable como blanco dinámico. Fuente de alimentación DALI integrada.

Señal de salida para relé externo para apagar completamente la luminaria.(12Vcc).

Temperatura de trabajo: desde -20 hasta +45ºC de temperatura ambiente.

Protección clase II sin toma de tierra.

Dimensiones (Largo x Ancho x Alto) [mm]: 76 x 26 x 23.

3 años garantía

Fabricante: CASAMBI.

CLIC VIDEO CBU-A2D.

El dispositivo CBU-A2D es una unidad de control inalámbrica para LED drivers y halógenos que admitan una señal de regulación 0-10V, 1-10V o DALI. Está disponible tanto para señal analógica 0-10V (y 1-10V) como señal digital de control DALI independiente. Permite controlar 2 luminarias 0-10V o una luminaria de blanco dinámico (una salida para la regulación y la otra para la temperatura de color) o una luminaria DALI. El canal 2 se puede usar opcionalmente para alimentar un relé externo de 12Vcc. para poder cortar la alimentación de la luminaria si es 1-10V (el relé debe tener protección frente a tensiones de retorno). También puede conectarse un sensor DALI o usar como entrada de pulsador (en el canal 1).

Las salidas 0/1-10V son de tipo pasivo (sink). El CBU-A2D no genera los 10V de control (el elemento a controlar tiene que generar los 10V).

Con salida DALI, el CBU-A2D actúa como controlador y como fuente de alimentación del bus DALI, haciendo posible la conexión directa a un LED driver DALI o una luminaria DALI sin necesidad de instalar una fuente de alimentación externa (no puede haber otra fuente DALI en el mismo BUS). Este sistema independiente hace posible implementar sistemas de iluminación multicanal con color ajustable (RGB y RGBW) o de blancos dinámicos (CCT), manteniendo el cableado y el número de componentes bajo mínimos.

Deberemos tener en cuenta que el CBU-ASD no cumple con IEC 60929 y, por lo tanto, no está diseñado para ser conectado a una red DALI existente. El módulo solo se se puede utilizar en un sistema cerrado, es decir, como parte de un sistema de iluminación que no está conectado a una red DALI externa.

El dispositivo se controla de forma inalámbrica con la aplicación CASAMBI mediante el protocolo Bluetooth 4.0 de teléfonos inteligentes y tabletas. Se puede descargar de forma gratuita desde Apple App Store y Google Play Store.

Los dispositivos forman automáticamente una red de malla inalámbrica segura permitiendo controlar desde cualquier punto una gran cantidad de dispositivos sin necesidad de una puerta de enlace externa. También se puede controlar desde un interruptor de pared estándar con la función "Smart Switching". Encendiendo y apagando rápidamente podemos cambiar de escenas o hacer la propia regulación. Este dispositivo puede interactuar con cualquier dispositivo CASAMBI como sensores de iluminación, presencia, etc.

El CBU-A2D también se puede configurar (antes de añadirlo a una red CASAMBI) como un dispositivo de entrada de pulsador. Basta llevar dos cables desde los terminales + y - a un pulsador o sensor para poder utilizarlo como un dispositivo de control en nuestra red CASAMBI para activar escenas, regulación, grupos, etc.

El CBU-A2D incorpora una salida de relé de la línea de entrada pensada para conectar un relé externo de potencia y poder apagar la alimentación de los equipos 1-10V que no permiten su apagado mediante la señal de control.

Con el CBU-ASD podemos incorporar cualquier equipo regulable por DALI o 0-10V/1-10V a una red inalámbrica CASAMBI permitiendo muchas más funciones de control así sin necesidad de ningún cableado.

CASAMBI permite hasta 250 dispositivos por red y se pueden interconectar diferentes redes. Se pueden configurar grupos, escenas, animaciones, eventos programados diariamente, semanalmente o en calendario o un tiempo antes o después de la salida y puesta del sol. Podemos hacer una regulación circadiana de la temperatura de color fácilmente, así como interactuar con sensores para mantener niveles fijos de iluminancia.

La comunicación está encriptada a prueba de hackers con un código que cambia. Permite diferentes niveles de acceso a la red (administrador, invitado, etc) y respaldo de la configuración en la nube. Incorporar fotos o planos a nuestro móvil para poder tocar directamente sobre puntos de dicha imagen y activar luminarias, escenas, etc. La información está redundada en cada equipo por lo que no hay un solo elemento de fallo. Con todo tipo de elementos disponibles desde sensores de presencia, iluminancia, controles remotos, drivers, reguladores y luminarias para poder crear de forma intuitiva una red inteligente.

CASAMBI es el sistema de control más rápido, intuitivo y fiable que existe hoy en día en el mercado de la iluminación.

Código Artículo AXAPTA DC-0207
País de Origen Estonia
Existencias
Fabricante CASAMBI
Tipo de Producto Convertidores de Protocolo
Formato Caja
Subformato IP20
Aplicaciones Automatización de Edificios, Iluminación
Serie CASAMBI Controller
Estado Nuevo
Garantía (Años) 3,00
Alto (mm) 23.00
Ancho (mm) 26.00
Largo/Fondo 76.00
Conector de Entrada Tipo Tornillo
Señal de Salida 0_10Vcc, 1-10Vcc, DALI
Conector de Salida Tipo Tornillo
Aislamiento (V) 3.750,00
Homologaciones CE, UL
