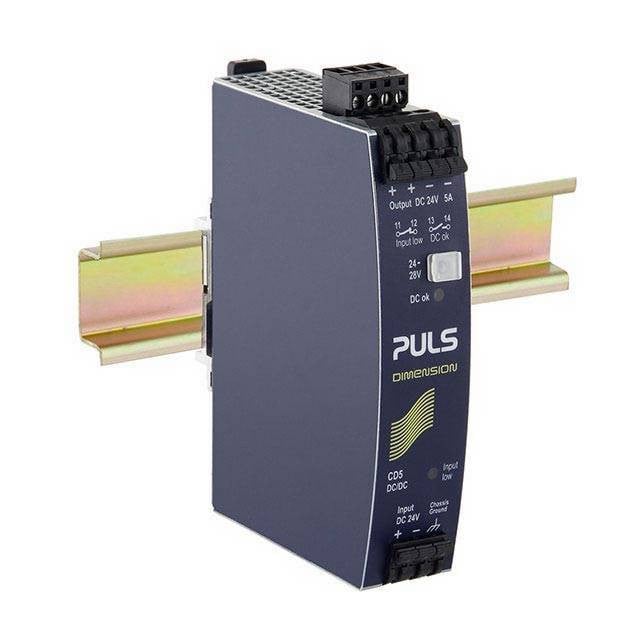

CD5.241-S1

Convertidor CC/CC para carril din con salida aislada.

Máxima fiabilidad y robustez.

Formato para instalar sobre carril din.

Rango de entrada en continua 18-32,4Vcc a potencia máxima de salida y desde 14,4Vcc reduciendo la potencia de salida.

Tensión de salida 24Vcc. Ajustable por potenciómetro (24-28Vcc).

Intensidad de salida 5A a 24Vcc y temperatura ambiente <60ºC.

Intensidad de salida 6A a 24Vcc y temperatura ambiente <45ºC.

Intensidad de salida 4,3A a 28Vcc y temperatura ambiente <60ºC.

Intensidad de salida 5,2A a 28Vcc y temperatura ambiente <45ºC.

Potencia: 120W con temperatura ambiente <60ºC.

Potencia: 144W con temperatura ambiente <45ºC.

Eficiencia típica: 90,2%.

Limitación activa de la corriente de arranque, sin inrush current.

Clase de entrada I con toma de tierra.

Paralelizable para redundancia e incrementar potencia.

Relé para indicación tensión de salida correcta (DC-Ok) y relé indicación de entrada baja.

Señal luminosa (LED) para tensión de salida correcta (DC-Ok) y entrada baja (LED).

Protegido contra inversión de polaridad.

Aislamiento entrada-salida de 1000Vca 60s <30mA.

Versión con terminales de conexión rápidos, "spring-clamps".

Rango de temperatura de funcionamiento desde -25 hasta +70ºC. Consulte la ficha técnica para ver las curvas de deriva.

Dimensiones (Ancho x Alto x Fondo) [mm]: 32 x 124 x 102.

3 años garantía.

Fabricante: PULS.

La serie CD DIMENSION tienen una elevada eficiencia y carcasa compacta. Ofrece convertidores DC/DC de carril din entre 92W y 120W. Arranque suave, sin corriente de arranque (1,2A normalmente). Evita apagados accidentales durante el encendido debido a las caídas de tensión en cables por las corrientes de arranque. Cumple con las homologaciones ATEX, IECEX para zonas explosivas, y GL, ABS para aplicaciones navales.

Cuenta con un 20% de potencia que puede usarse de forma permanente siempre que no superemos los 45ºC de temperatura ambiente.

Ofrecen hasta 3 veces la corriente nominal de salida durante un mínimo de 12ms para así poder disparar cualquier protección que tengamos en la salida, en caso de estar alimentando varios ramales y así conseguir aislar el ramal que tiene un cortocircuito.

Su gran resistencia a transitorios, bajas emisiones electromagnéticas y gran cantidad de homologaciones facilitan su uso en cualquier aplicación.

Las fuentes de PULS son las más robustas del mercado, con un diseño térmico excelente y dimensionadas para poder usarlas a máxima potencia de forma permanente. Su MTBF suele ser de varios millones de horas y una vida esperada de más de 7 años a plena carga. Para cualquier aplicación exigente y que queremos instalar y olvidarnos de cualquier problema PULS es la mejor solución.

PULS es el líder mundial en fabricación de fuentes de alimentación para carril din con ingeniería alemana.
