- Descripción
-
Detalles

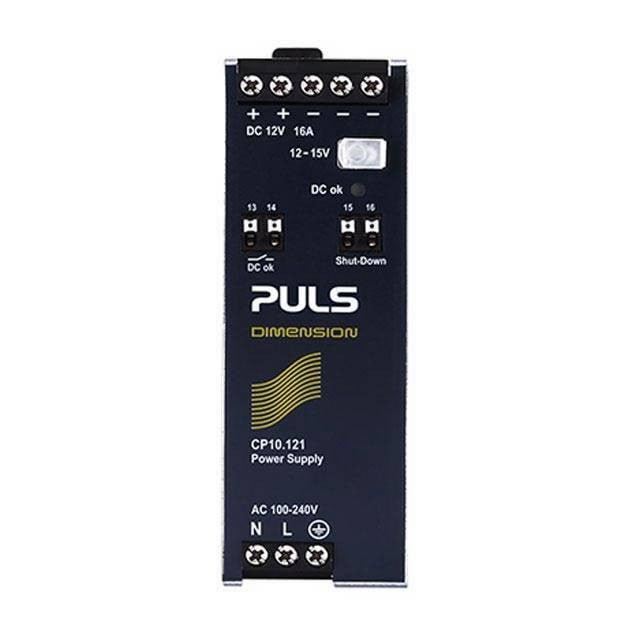

Fuente de alimentación para carril din.
Máxima fiabilidad y robustez.
Formato para instalar sobre carril din.
Rango de entrada 85-264Vca. 47-63Hz.
Rango de entrada en continua 88-180Vcc. 47-63Hz.
Tensión de salida 12Vcc. Ajustable por potenciómetro (12-15Vcc).
Intensidad de salida 16A a 12Vcc y temperatura ambiente <60ºC.
Intensidad de salida 19,2A a 12Vcc y temperatura ambiente <45ºC.
Intensidad de salida 12,8A a 15Vcc y temperatura ambiente <60ºC.
Intensidad de salida 15,4A a 15Vcc y temperatura ambiente <45ºC.
Potencia: 192W con temperatura ambiente <60ºC.
Potencia: 230W con temperatura ambiente <45ºC.
Eficiencia típica: 94,3%.
Limitación activa de la corriente de arranque, sin inrush current.
Clase de entrada I con toma de tierra.
Protección ante sobrecargas con sistema Hiccup PLUS.
Paralelizable para redundancia e incrementar potencia.
Soporta transitorios en la entrada de 750V durante 0,3ms según VDE 0160.
Factor corrector de potencia >0,96 a 230Vca a plena carga.
Relé para indicación tensión de salida correcta (DC-Ok).
Señal luminosa (LED) para tensión de salida correcta (DC-Ok).
Versión con terminales de tornillo.
Certificación ATEX-IECEX para zonas explosivas.
Desconexión de la entrada mediante conectores rápidos.
Rango de temperatura de funcionamiento desde -25 hasta +70ºC. Consulte la ficha técnica para ver las curvas de deriva.
Dimensiones (Ancho x Alto x Fondo) [mm]: 39 x 124 x 117.
3 años garantía.
Fabricante: PULS.
La serie CP DIMENSION tienen una elevada eficiencia, PFC activo y limitación activa de la corriente de arranque. Esto evita cualquier consumo excesivo en la entrada que pueda disparar los magnetotérmicos. Ya no necesitamos calcular cuántas fuentes podemos poner por magnetotérmico ni usar equipos de curvas lentas C ó D que son más caros. Simplemente con considerar el consumo nominal de entrada nos sirve para saber cuántas fuentes podemos poner en esa línea. Cumple con las homologaciones ITE, ATEX, IECEX, clase I div 2 y SEMI F47.
Cuenta con un 20% de potencia que puede usarse de forma permanente siempre que no superemos los 45ºC de temperatura ambiente.
Ofrecen hasta 3 veces la corriente nominal de salida durante un mínimo de 12ms para así poder disparar cualquier protección que tengamos en la salida, en caso de estar alimentando varios ramales y así conseguir aislar el ramal que tiene un cortocircuito.
Su gran resistencia a transitorios, bajas emisiones electromagnéticas y gran cantidad de homologaciones facilitan su uso en cualquier aplicación.
Las fuentes de PULS son las más robustas del mercado, con un diseño térmico excelente y dimensionadas para poder usarlas a máxima potencia de forma permanente. Su MTBF suele ser de varios millones de horas y una vida esperada de más de 7 años a plena carga. Para cualquier aplicación exigente y que queremos instalar y olvidarnos de cualquier problema PULS es la mejor solución.
PULS es el líder mundial en fabricación de fuentes de alimentación para carril din con ingeniería alemana.
- Información adicional
-
Información adicional
Nombre CP10.121 Descripción Larga Fuente de alimentación para carril din.
Máxima fiabilidad y robustez.
Formato para instalar sobre carril din.
Rango de entrada 85-264Vca. 47-63Hz.
Rango de entrada en continua 88-180Vcc. 47-63Hz.
Tensión de salida 12Vcc. Ajustable por potenciómetro (12-15Vcc).
Intensidad de salida 16A a 12Vcc y temperatura ambiente <60ºC.
Intensidad de salida 19,2A a 12Vcc y temperatura ambiente <45ºC.
Intensidad de salida 12,8A a 15Vcc y temperatura ambiente <60ºC.
Intensidad de salida 15,4A a 15Vcc y temperatura ambiente <45ºC.
Potencia: 192W con temperatura ambiente <60ºC.
Potencia: 230W con temperatura ambiente <45ºC.
Eficiencia típica: 94,3%.
Limitación activa de la corriente de arranque, sin inrush current.
Clase de entrada I con toma de tierra.
Protección ante sobrecargas con sistema Hiccup PLUS.
Paralelizable para redundancia e incrementar potencia.
Soporta transitorios en la entrada de 750V durante 0,3ms según VDE 0160.
Factor corrector de potencia >0,96 a 230Vca a plena carga.
Relé para indicación tensión de salida correcta (DC-Ok).
Señal luminosa (LED) para tensión de salida correcta (DC-Ok).
Versión con terminales de tornillo.
Certificación ATEX-IECEX para zonas explosivas.
Desconexión de la entrada mediante conectores rápidos.
Rango de temperatura de funcionamiento desde -25 hasta +70ºC. Consulte la ficha técnica para ver las curvas de deriva.
Dimensiones (Ancho x Alto x Fondo) [mm]: 39 x 124 x 117.
3 años garantía.
Fabricante: PULS.
La serie CP DIMENSION tienen una elevada eficiencia, PFC activo y limitación activa de la corriente de arranque. Esto evita cualquier consumo excesivo en la entrada que pueda disparar los magnetotérmicos. Ya no necesitamos calcular cuántas fuentes podemos poner por magnetotérmico ni usar equipos de curvas lentas C ó D que son más caros. Simplemente con considerar el consumo nominal de entrada nos sirve para saber cuántas fuentes podemos poner en esa línea. Cumple con las homologaciones ITE, ATEX, IECEX, clase I div 2 y SEMI F47.
Cuenta con un 20% de potencia que puede usarse de forma permanente siempre que no superemos los 45ºC de temperatura ambiente.
Ofrecen hasta 3 veces la corriente nominal de salida durante un mínimo de 12ms para así poder disparar cualquier protección que tengamos en la salida, en caso de estar alimentando varios ramales y así conseguir aislar el ramal que tiene un cortocircuito.
Su gran resistencia a transitorios, bajas emisiones electromagnéticas y gran cantidad de homologaciones facilitan su uso en cualquier aplicación.
Las fuentes de PULS son las más robustas del mercado, con un diseño térmico excelente y dimensionadas para poder usarlas a máxima potencia de forma permanente. Su MTBF suele ser de varios millones de horas y una vida esperada de más de 7 años a plena carga. Para cualquier aplicación exigente y que queremos instalar y olvidarnos de cualquier problema PULS es la mejor solución.
PULS es el líder mundial en fabricación de fuentes de alimentación para carril din con ingeniería alemana.
Código Artículo AXAPTA PL-233 País de Origen República Checa Existencias Sí Fabricante PULS Tipo de Producto Fuente de Alimentación CA/CC Formato Carril Din Subformato Estrecho Aplicaciones Automatización de Edificios, Industrial, Naval, Solar, Telecomunicaciones, Zonas Explosivas Serie Dimension CP-Series Estado Modelo Recomendado Garantía (Años) 3,00 Alto (mm) 124.00 Ancho (mm) 39.00 Largo/Fondo 117.00 Tipo de Entrada CA Monofásica Entrada CA Min 85,00 Entrada CA Max 264,00 Frecuencia de Entrada 50 Hz, 60 Hz Conector de Entrada Tipo Tornillo Tensión de Salida 12,00 Potencia (W) 192,00 Pico de Potencia (W) 230 Conector de Salida Tipo Tornillo Alarmas Salida OK Aislamiento (V) 4.000,00 Homologaciones ABS, ATEX, CE, EAC, GL - Germanischer Lloyd, IECEx, UL - Opiniones
-
