PISA-B-812-B1

Más vistas

PISA-B-812-B1
251,57 €
  • Comprar 5 por 225,48 €ahorra un 11%
  • Comprar 10 por 218,65 €ahorra un 14%
  • Comprar 20 por 211,90 €ahorra un 16%

Availability: Fuera de existencia

Fusible electronico
8 canales independientes
Entrada: 19,2-30Vcc.
Configuables de 1 a 10/12A
Corriente máxima 40A

Descripción

Detalles

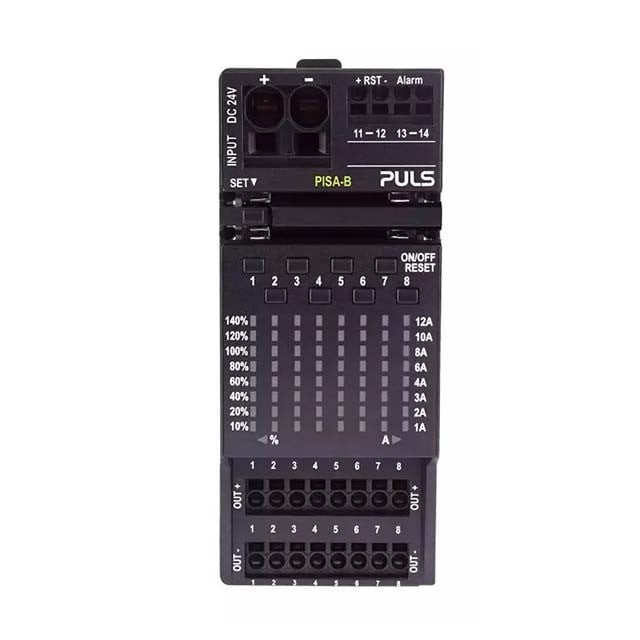

Fusible electrónico de 8 canales independientes y configurables.

Corriente de salida programable por canal. Señal común de fallo.

Formato para instalar sobre carril din con carcasa metálica.

Rango de entrada 19,2-30Vcc.

Canales 1 y 2: corriente fija de salida configurable de 1 a 12 A. Máxima carga capacitiva 100mF. Limitación de corriente activa.

Canales 3 a 8: corriente fija de salida configurable de 1 a 10 A. Máxima carga capacitiva 20mF.

Carga máxima de todos los canales juntos 40 A

Encendido, apagado individual de cada canal y reset remoto o mediante pulsador.

Eficiencia 98,9%.

Relé indicador de algún canal abierto.

Corriente de salida programable con señal luminosa (LED) de fallo de cada canal.

Sincronización de varios módulos.

Conectores rápidos.

Rango de temperatura de funcionamiento desde -25 hasta +70ºC. Consulte la ficha técnica para ver las curvas de deriva.

Dimensiones (Ancho x Alto x Fondo) [mm]: 52 x 124 x 130.

3 años garantía.

Fabricante: PULS.

Los fusibles electrónicos de la serie PISA-B son dispositivos de protección con dos funciones:

Primero, nos permiten alimentar con una fuente de potencia diferentes cargas y utilizar secciones de cable inferiores.

En segundo lugar, nos aseguran que en caso de que alguna de las cargas tenga un corto-circuito el resto de cargas seguirán funcionando. Es muy habitual usar una fuente de potencia, por ejemplo, de 40 A para alimentar tanto el control como motores y sensores. En caso de un cortocircuito en un motor o sensor no queremos que se apaguen todos los dispositivos conectados. Con el PISA-B solo se desconectará la carga que haya presentado una sobrecarga o cortocircuito.

Los canales 1 y 2 están pensados para conectar las cargas prioritarias y las mayores cargas capacitivas. Se puede configurar la corriente de salida desde 1 hasta 12 amperios. En caso de sobrecarga el fusible electrónico PISA-B limita la corriente de salida durante un tiempo, evitando así sobrecargar la fuente o un apagado inmediato. Si la sobrecarga continua desconectará dicha salida y nos dará un aviso de fallo.

Los canales 3 a 8 se pueden configurar de 1 a 10 amperios. En caso de sobrecarga la permitirá durante un breve tiempo, dependiendo del nivel de sobrecarga frente al nivel configurado, siempre que no ponga en peligro el apagado del resto de cargas. Igualmente, pasado un tiempo o en caso de cortocircuito desconectará dicha salida.

Si en algún momento la configuración total de los canales supera los 40 amperios o el equipo detecta que la tensión de entrada está bajando, debido a un consumo excesivo de todas las cargas, entonces desconectará inmediatamente los canales sobre-cargados empezando por los canales de menos prioridad, del 8 hasta el 1.

Los módulos PISA tienen alarmas mediante relé de salida correcta, para poder supervisar el estado del sistema, así como rearme remoto, encendido y apagado remoto para poder resetear las salidas en caso de un fallo puntual. También limitan las sobrecargas de cualquier canal durante un tiempo (dependiendo del nivel de sobrecarga) para soportar picos de arranque.

Estos módulos de protección tienen certificado CE, UL61010-2-201 USA y Canadá, UL2367 y CB IEC 61010.

PULS es un fabricante alemán dedicado a la fabricación de fuentes de alimentación y equipos para carril din de la máxima fiabilidad.

Información adicional

Información adicional

Nombre PISA-B-812-B1
Descripción Larga

Fusible electrónico de 8 canales independientes y configurables.

Corriente de salida programable por canal. Señal común de fallo.

Formato para instalar sobre carril din con carcasa metálica.

Rango de entrada 19,2-30Vcc.

Canales 1 y 2: corriente fija de salida configurable de 1 a 12 A. Máxima carga capacitiva 100mF. Limitación de corriente activa.

Canales 3 a 8: corriente fija de salida configurable de 1 a 10 A. Máxima carga capacitiva 20mF.

Carga máxima de todos los canales juntos 40 A

Encendido, apagado individual de cada canal y reset remoto o mediante pulsador.

Eficiencia 98,9%.

Relé indicador de algún canal abierto.

Corriente de salida programable con señal luminosa (LED) de fallo de cada canal.

Sincronización de varios módulos.

Conectores rápidos.

Rango de temperatura de funcionamiento desde -25 hasta +70ºC. Consulte la ficha técnica para ver las curvas de deriva.

Dimensiones (Ancho x Alto x Fondo) [mm]: 52 x 124 x 130.

3 años garantía.

Fabricante: PULS.

Los fusibles electrónicos de la serie PISA-B son dispositivos de protección con dos funciones:

Primero, nos permiten alimentar con una fuente de potencia diferentes cargas y utilizar secciones de cable inferiores.

En segundo lugar, nos aseguran que en caso de que alguna de las cargas tenga un corto-circuito el resto de cargas seguirán funcionando. Es muy habitual usar una fuente de potencia, por ejemplo, de 40 A para alimentar tanto el control como motores y sensores. En caso de un cortocircuito en un motor o sensor no queremos que se apaguen todos los dispositivos conectados. Con el PISA-B solo se desconectará la carga que haya presentado una sobrecarga o cortocircuito.

Los canales 1 y 2 están pensados para conectar las cargas prioritarias y las mayores cargas capacitivas. Se puede configurar la corriente de salida desde 1 hasta 12 amperios. En caso de sobrecarga el fusible electrónico PISA-B limita la corriente de salida durante un tiempo, evitando así sobrecargar la fuente o un apagado inmediato. Si la sobrecarga continua desconectará dicha salida y nos dará un aviso de fallo.

Los canales 3 a 8 se pueden configurar de 1 a 10 amperios. En caso de sobrecarga la permitirá durante un breve tiempo, dependiendo del nivel de sobrecarga frente al nivel configurado, siempre que no ponga en peligro el apagado del resto de cargas. Igualmente, pasado un tiempo o en caso de cortocircuito desconectará dicha salida.

Si en algún momento la configuración total de los canales supera los 40 amperios o el equipo detecta que la tensión de entrada está bajando, debido a un consumo excesivo de todas las cargas, entonces desconectará inmediatamente los canales sobre-cargados empezando por los canales de menos prioridad, del 8 hasta el 1.

Los módulos PISA tienen alarmas mediante relé de salida correcta, para poder supervisar el estado del sistema, así como rearme remoto, encendido y apagado remoto para poder resetear las salidas en caso de un fallo puntual. También limitan las sobrecargas de cualquier canal durante un tiempo (dependiendo del nivel de sobrecarga) para soportar picos de arranque.

Estos módulos de protección tienen certificado CE, UL61010-2-201 USA y Canadá, UL2367 y CB IEC 61010.

PULS es un fabricante alemán dedicado a la fabricación de fuentes de alimentación y equipos para carril din de la máxima fiabilidad.

Código Artículo AXAPTA PL-299
País de Origen República Checa
Fabricante PULS
Tipo de Producto Fusibles Electronicos
Formato Carril Din
Subformato Estrecho
Aplicaciones Automatización de Edificios, Electrodomésticos, Ferroviaria, Iluminación, Industrial, Instrumentación, Naval, Solar, Telecomunicaciones, Zonas Explosivas
Serie PISA-B
Estado Nuevo
Garantía (Años) 3,00
Alto (mm) 124.00
Ancho (mm) 52.00
Largo/Fondo 130.00
Rango de Entrada +/-25%
Entrada CC Min 19,60
Entrada CC Max 30,00
Conector de Entrada Conector Rápido
Nº Canales 8
Canales independientes Canales independientes
Programable Corriente Programable
Canal 1 (A) 1, 2, 3, 4, 6, 8, 10, 12
Canal 2 (A) 1, 2, 3, 4, 6, 8, 10, 12
Canal 3 (A) 10
Canal 4 (A) 1, 2, 3, 4, 6, 8, 10
Conector de Salida Conector Rápido
Alarmas Sobrecarga
Aislamiento (V) 500,00
Homologaciones CE, UL
