PISA11.206212

Más vistas

PISA11.206212
60,78 €
  • Comprar 5 por 54,47 €ahorra un 11%
  • Comprar 10 por 52,82 €ahorra un 14%
  • Comprar 20 por 51,19 €ahorra un 16%

Availability: Fuera de existencia

Entrada: 18-30Vcc.
4 canales:
6A, 6A, 12A, 12A.
Corrientes fijas.
No independientes.

Descripción

Detalles

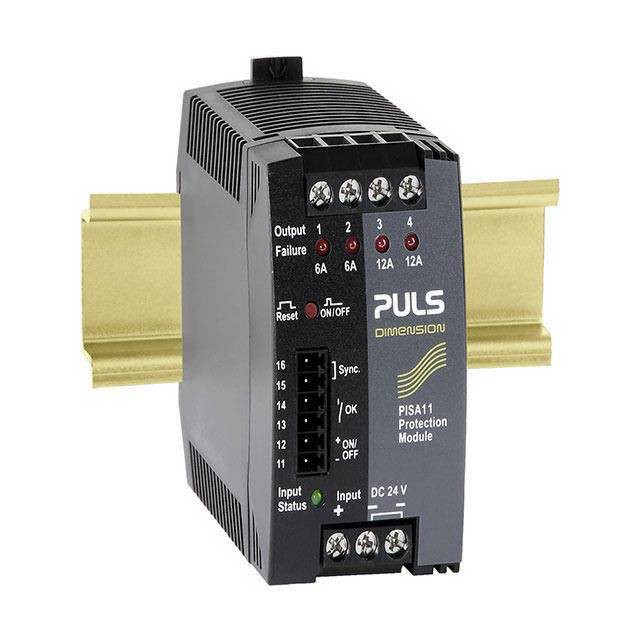

Fusible electrónico de 4 canales.

Limitación activa de corriente.

Formato para instalar sobre carril din.

Rango de entrada 18-30Vcc.

Canal 1: corriente fija de salida de 6 A. Máxima carga capacitiva 34mF. Limitación de corriente con 12A 1s, cortocircuito 8ms.

Canal 2: corriente fija de salida de 6 AMáxima carga capacitiva 34mF. Limitación de corriente con 12A 1s, cortocircuito 8ms.

Canal 3: corriente fija de salida de 12 AMáxima carga capacitiva 33mF. Limitación de corriente con 24A 1s, cortocircuito 8ms.

Canal 4: corriente fija de salida de 12 AMáxima carga capacitiva 33mF. Limitación de corriente con 24A 1s, cortocircuito 8ms.

Máxima carga capacitiva de todos los canales juntos 33mF.

Limitación activa de las cargas conectadas.

Encendido, apagado y reset remoto.

Relé para indicación de tensión de salida correcta (DC-Ok).

Señal luminosa (LED) de fallo de cada canal.

Sincronización de varios módulos.

Versión con terminales de tornillo.

Apagado de las salidas simultáneo.

Rango de temperatura de funcionamiento desde -25 hasta +70ºC. Consulte la ficha técnica para ver las curvas de deriva.

Dimensiones (Ancho x Alto x Fondo) [mm]: 45 x 75 x 91.

3 años garantía.

Fabricante: PULS.

Los fusibles electrónicos de la serie PISA11 son dispositivos de protección con dos funciones:

Primero, sirven para distribuir la corriente de una fuente de alimentación de gran potencia en cuatro canales de corriente más baja, permitiendo usar secciones de cable inferiores. Si alimentamos con una fuente de gran potencia varias cargas sin usar un fusible electrónico, en caso de cortocircuito en uno de los ramales, la fuente puede ser capaz de proporcionar suficiente corriente al ramal en cortocircuito como para que este salga ardiendo. Con los fusibles PISA11 cada ramal está protegido frente a una corriente máxima fija, en caso de superar esta corriente, el módulo primero limitará la corriente, y si sigue habiendo una gran demanda de corriente, el módulo desconectará todas las salidas.

En segundo lugar, los módulos PISA monitorizan la tensión de alimentación, en caso de que las cargas conectadas superen la potencia de la fuente de alimentación y esta empiece a reducir su tensión de salida, el equipo desconectará todas las cargas a la vez antes de que la tensión de la fuente de alimentación baje de los 21Vcc. De esta forma las cargas críticas que están directamente alimentadas desde la fuente de alimentación, sin pasar por el módulo PISA, estarán protegidas y evitaremos un posible apagado de las mismas. En muchos casos usamos una fuente de gran potencia para alimentar muchas cargas como sensores, motores y también cargas críticas como puede ser un PLC. Aunque hagamos unos cálculos del consumo máximo, puede haber ocasiones en que la suma de todas las cargas conectadas supere la potencia máxima de la fuente de alimentación. Con este sistema las cargas secundarías, como sensores o motores, se alimentan desde los módulos PISA11 y las cargas críticas, como los PLCs, se alimentan directamente de la fuente de alimentación. En caso de sobrecarga del sistema, la electrónica de control y cargas críticas seguirán funcionando mientras desconectamos las cargas secundarias. El módulo nos avisará, mediante un led, qué carga ha superado la potencia asignada o si hay varios módulos PISA11 sincronizados, qué grupo de módulos ha superado la potencia máxima, o si sin haber superado ningún canal la corriente máxima el conjunto ha superado la potencia de la fuente de alimentación.

Los módulos PISA tienen alarmas mediante relé de salida correcta, para poder supervisar el estado del sistema así como rearme remoto, encendido y apagado remoto para poder resetear las salidas en caso de un fallo puntual. También limitan las sobrecargas de cualquier canal durante un tiempo (dependiendo del nivel de sobrecarga) para soportar picos de arranque.

Estos módulos de protección tienen certificado CE, UL 508, UL 60950-1, IEC60950 CB Scheme, ATEX EN 60079-15 para aplicaciones en zonas explosivas, UL2367, GL para aplicaciones navales, CSA Class I Div. 2, EAC y ABS.

PULS es un fabricante alemán dedicado a la fabricación de fuentes de alimentación y equipos para carril din de la máxima fiabilidad.

Información adicional

Información adicional

Nombre PISA11.206212
Descripción Larga

Fusible electrónico de 4 canales.

Limitación activa de corriente.

Formato para instalar sobre carril din.

Rango de entrada 18-30Vcc.

Canal 1: corriente fija de salida de 6 A. Máxima carga capacitiva 34mF. Limitación de corriente con 12A 1s, cortocircuito 8ms.

Canal 2: corriente fija de salida de 6 AMáxima carga capacitiva 34mF. Limitación de corriente con 12A 1s, cortocircuito 8ms.

Canal 3: corriente fija de salida de 12 AMáxima carga capacitiva 33mF. Limitación de corriente con 24A 1s, cortocircuito 8ms.

Canal 4: corriente fija de salida de 12 AMáxima carga capacitiva 33mF. Limitación de corriente con 24A 1s, cortocircuito 8ms.

Máxima carga capacitiva de todos los canales juntos 33mF.

Limitación activa de las cargas conectadas.

Encendido, apagado y reset remoto.

Relé para indicación de tensión de salida correcta (DC-Ok).

Señal luminosa (LED) de fallo de cada canal.

Sincronización de varios módulos.

Versión con terminales de tornillo.

Apagado de las salidas simultáneo.

Rango de temperatura de funcionamiento desde -25 hasta +70ºC. Consulte la ficha técnica para ver las curvas de deriva.

Dimensiones (Ancho x Alto x Fondo) [mm]: 45 x 75 x 91.

3 años garantía.

Fabricante: PULS.

Los fusibles electrónicos de la serie PISA11 son dispositivos de protección con dos funciones:

Primero, sirven para distribuir la corriente de una fuente de alimentación de gran potencia en cuatro canales de corriente más baja, permitiendo usar secciones de cable inferiores. Si alimentamos con una fuente de gran potencia varias cargas sin usar un fusible electrónico, en caso de cortocircuito en uno de los ramales, la fuente puede ser capaz de proporcionar suficiente corriente al ramal en cortocircuito como para que este salga ardiendo. Con los fusibles PISA11 cada ramal está protegido frente a una corriente máxima fija, en caso de superar esta corriente, el módulo primero limitará la corriente, y si sigue habiendo una gran demanda de corriente, el módulo desconectará todas las salidas.

En segundo lugar, los módulos PISA monitorizan la tensión de alimentación, en caso de que las cargas conectadas superen la potencia de la fuente de alimentación y esta empiece a reducir su tensión de salida, el equipo desconectará todas las cargas a la vez antes de que la tensión de la fuente de alimentación baje de los 21Vcc. De esta forma las cargas críticas que están directamente alimentadas desde la fuente de alimentación, sin pasar por el módulo PISA, estarán protegidas y evitaremos un posible apagado de las mismas. En muchos casos usamos una fuente de gran potencia para alimentar muchas cargas como sensores, motores y también cargas críticas como puede ser un PLC. Aunque hagamos unos cálculos del consumo máximo, puede haber ocasiones en que la suma de todas las cargas conectadas supere la potencia máxima de la fuente de alimentación. Con este sistema las cargas secundarías, como sensores o motores, se alimentan desde los módulos PISA11 y las cargas críticas, como los PLCs, se alimentan directamente de la fuente de alimentación. En caso de sobrecarga del sistema, la electrónica de control y cargas críticas seguirán funcionando mientras desconectamos las cargas secundarias. El módulo nos avisará, mediante un led, qué carga ha superado la potencia asignada o si hay varios módulos PISA11 sincronizados, qué grupo de módulos ha superado la potencia máxima, o si sin haber superado ningún canal la corriente máxima el conjunto ha superado la potencia de la fuente de alimentación.

Los módulos PISA tienen alarmas mediante relé de salida correcta, para poder supervisar el estado del sistema así como rearme remoto, encendido y apagado remoto para poder resetear las salidas en caso de un fallo puntual. También limitan las sobrecargas de cualquier canal durante un tiempo (dependiendo del nivel de sobrecarga) para soportar picos de arranque.

Estos módulos de protección tienen certificado CE, UL 508, UL 60950-1, IEC60950 CB Scheme, ATEX EN 60079-15 para aplicaciones en zonas explosivas, UL2367, GL para aplicaciones navales, CSA Class I Div. 2, EAC y ABS.

PULS es un fabricante alemán dedicado a la fabricación de fuentes de alimentación y equipos para carril din de la máxima fiabilidad.

Código Artículo AXAPTA PL-182
País de Origen República Checa
Fabricante PULS
Tipo de Producto Fusibles Electronicos
Formato Carril Din
Subformato Estrecho
Aplicaciones Automatización de Edificios, Electrodomésticos, Ferroviaria, Iluminación, Industrial, Instrumentación, Naval, Solar, Telecomunicaciones, Zonas Explosivas
Serie PISA Series
Garantía (Años) 3,00
Alto (mm) 75.00
Ancho (mm) 45.00
Largo/Fondo 91.00
Rango de Entrada +/-25%
Entrada CC Min 18,00
Entrada CC Max 30,00
Conector de Entrada Tipo Tornillo
Nº Canales 4
Canales independientes Disparo conjunto
Programable Corriente Fija
Canal 1 (A) 6
Canal 2 (A) 6
Canal 3 (A) 12
Canal 4 (A) 12
Conector de Salida Tipo Tornillo
Alarmas Salida OK
Aislamiento (V) 500,00
Homologaciones ABS, ATEX, CE, EAC, GL - Germanischer Lloyd, UL
