- Descripción
-
Detalles

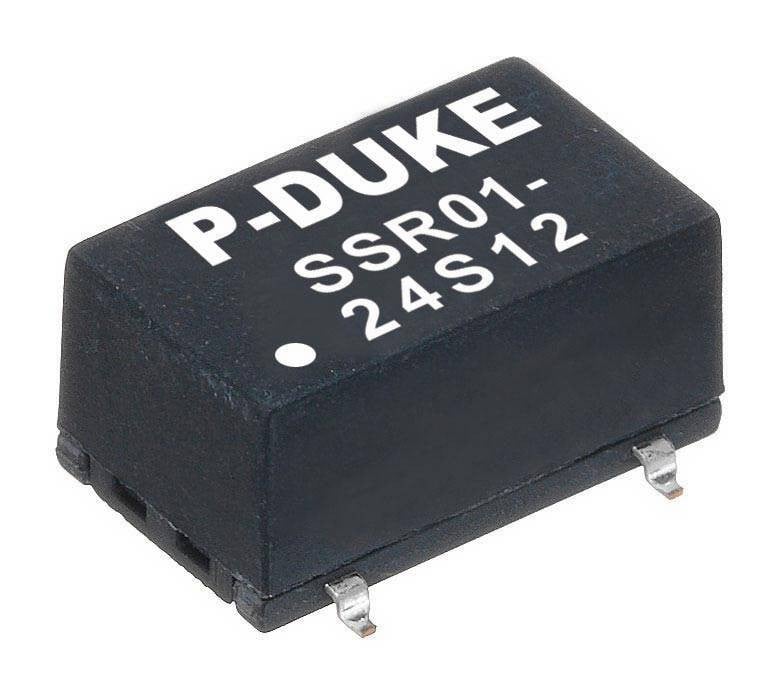

Convertidor CC/CC para circuito impreso, sin aislamiento, regulado.
Alta eficiencia y mínimo consumo sin carga.
Formato SMD para soldar en circuito impreso.
Rango de entrada 4,6-36Vcc. (4,6-32Vcc si se usa la salida como negativa).
Tensión de salida 3,3Vcc. Ajustable por trimming (1,5 a 5,5Vcc). Salida negativa posible de -3,3Vcc.
Intensidad de salida 1A.
Potencia: 3,3W.
Convertidor no aislado.
Eficiencia típica: 95,5% con Vin Min. y 95% con Vin Max.
Tensión de salida programable mediante resistencia (trimming).
Bajo ruido y rizado.
Encedido y apagado remoto.
Consumo sin carga <=6mA.
Sin necesidad de carga mínima en la salida.
Temperatura de trabajo: desde -40 hasta +105ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.
Temperatura máxima de caja: +105ºC.
Dimensiones (Largo x Ancho x Alto) [mm]: 15,2 x 11,8 x 7,6.
3 Años de garantía.
Fabricante: P-DUKE.
Los convertidores de la serie SSR01 son convertidores conmutados de alta eficiencia en formato SMD. Ofrecen una solución compacta y fiable para dar una tensión de salida precisa cuando no se necesita aislamiento. Están protegidos frente a sobre cargas y cortocircuitos de forma permanente con recuperación automática y temperatura.
Diseñados para cumplir con las normativas de seguridad IEC / UL / EN60950-1.
La serie SSR01 es la solución más fiable para sustituir a los reguladores lineales de 1A en versión SMD.
- Información adicional
-
Información adicional
Nombre SSR01-12S3P3 Descripción Larga Convertidor CC/CC para circuito impreso, sin aislamiento, regulado.
Alta eficiencia y mínimo consumo sin carga.
Formato SMD para soldar en circuito impreso.
Rango de entrada 4,6-36Vcc. (4,6-32Vcc si se usa la salida como negativa).
Tensión de salida 3,3Vcc. Ajustable por trimming (1,5 a 5,5Vcc). Salida negativa posible de -3,3Vcc.
Intensidad de salida 1A.
Potencia: 3,3W.
Convertidor no aislado.
Eficiencia típica: 95,5% con Vin Min. y 95% con Vin Max.
Tensión de salida programable mediante resistencia (trimming).
Bajo ruido y rizado.
Encedido y apagado remoto.
Consumo sin carga <=6mA.
Sin necesidad de carga mínima en la salida.
Temperatura de trabajo: desde -40 hasta +105ºC. Consulte la curva de deriva según la temperatura en la ficha técnica.
Temperatura máxima de caja: +105ºC.
Dimensiones (Largo x Ancho x Alto) [mm]: 15,2 x 11,8 x 7,6.
3 Años de garantía.
Fabricante: P-DUKE.
Los convertidores de la serie SSR01 son convertidores conmutados de alta eficiencia en formato SMD. Ofrecen una solución compacta y fiable para dar una tensión de salida precisa cuando no se necesita aislamiento. Están protegidos frente a sobre cargas y cortocircuitos de forma permanente con recuperación automática y temperatura.
Diseñados para cumplir con las normativas de seguridad IEC / UL / EN60950-1.
La serie SSR01 es la solución más fiable para sustituir a los reguladores lineales de 1A en versión SMD.
Código Artículo AXAPTA PM-478 País de Origen Taiwán Existencias Sí Fabricante P-DUKE Tipo de Producto Convertidores CC/CC Formato Para Circuito Impreso Subformato SMD Aplicaciones Automatización de Edificios, Industrial, Telecomunicaciones Serie SSR01 Estado Nuevo Garantía (Años) 3,00 Alto (mm) 7.60 Ancho (mm) 11.80 Largo/Fondo 15.20 Rango de Entrada 7.5:1 Entrada CC Min 4,60 Entrada CC Max 36,00 Conector de Entrada SMD Tensión de Salida 3,30 Potencia (W) 3,30 Pico de Potencia (W) 3.3 Conector de Salida SMD Aislamiento (V) 0,00 Homologaciones CE - Opiniones
-
