- Descripción
-
Detalles
SAI con entrada y salida en continua.
Carga en 2 etapas.
Formato para instalar sobre carril din.
Rango de entrada en continua 22,5-30Vcc.
Tensión de salida para la carga con alimentación: igual a la tensión de entrada de alimentación -0,3V.
Tensión de salida en modo batería: 22,25Vcc.
Intensidad de salida 15A con alimentación.
Intensidad de salida 10A en modo batería. 15A durante 5s.
Tensión de flotación ajustable 13-14,4Vcc.
Intensidad de carga 3A.
Potencia: 240W.
Pico de potencia: 360W 5 segundos.
Tipo de baterías: Gel, AGM y húmedas.
Capacidad de las baterías: 17-130Ah.
Eficiencia típica: 97,8% a plena carga con alimentación.
Tensión de salida estable en modo batería.
Usa una sola batería de 12V para dar autonomía a una carga de 24Vcc. Así evitamos problemas en las cargas y descargas cuando hay varias baterías en serie.
Paralelizable para redundancia (necesario módulo de diodos).
Diagnóstico inteligente del estado de las baterías con aviso predictivo para el cambio de las mismas.
Protección frente a descarga profunda de las baterías.
Sin corte en la salida en el paso de modo alimentación a modo batería. 0ms de tiempo de transferencia.
Alarmas de preparado, modo batería y cambio de batería.
Entrada de inhibición del modo batería para mantenimiento.
Señal luminosa (LED) para indicar el estado de carga, estado del equipo y estado de la batería.
Rango de temperatura de funcionamiento desde -25 hasta +50ºC. Consulte la ficha técnica para ver las curvas de deriva.
Dimensiones (Ancho x Alto x Fondo) [mm]: 49 x 124 x 127.
3 años garantía
Fabricante: PULS.

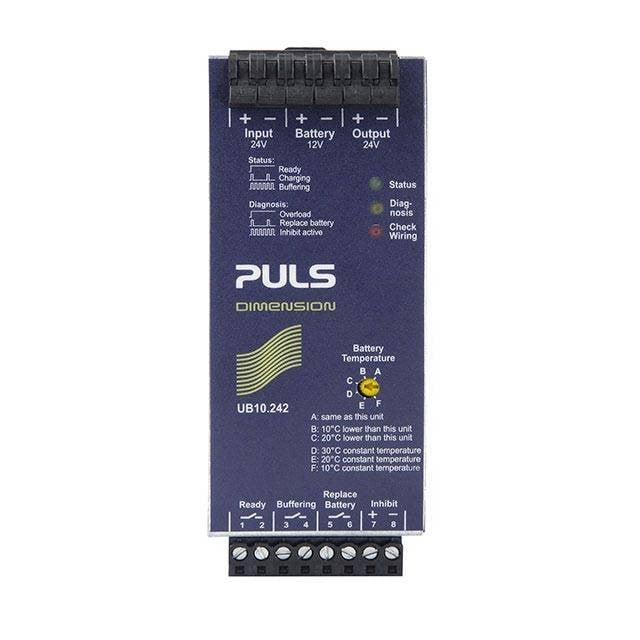

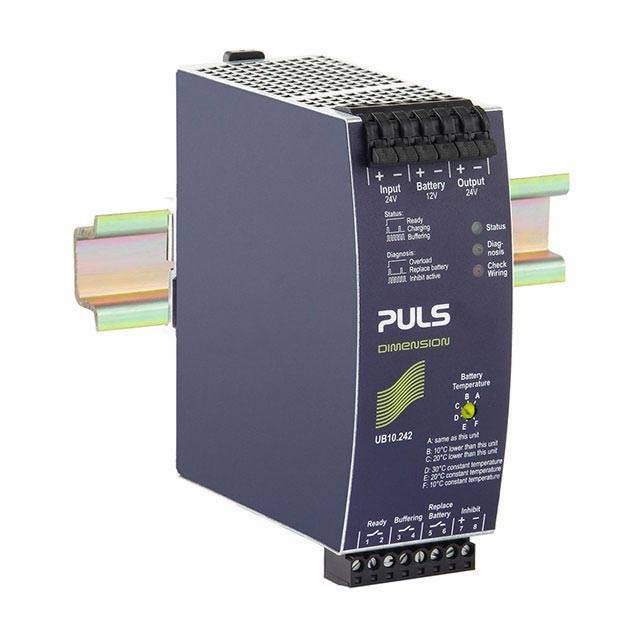

El módulo UB10.242 es el sistema de alimentación ininterrumpido más avanzado y fiable del mercado. Partiendo de una fuente de alimentación de 24V y una sola batería de 12V nos permite dar autonomía a nuestras cargas críticas de 24V. En caso de fallo de alimentación el UB10.242 convierte la tensión de la batería de 12V en una tensión estable de 22,25V que mantiene durante todo el proceso de descarga de la batería. Así estamos protegidos contra cualquier fallo en la red eléctrica. Esto nos permite prevenir los costosos tiempos de apagado y largos tiempos de encendido de los sistemas así como la pérdida de información.
El módulo único UB10.242 mantiene la tensión constante en modo batería. La mayoría de módulos del mercado en modo batería simplemente dejan pasar la tensión de las baterías a nuestra carga. Esto provoca que la tensión a la que alimentamos nuestras cargas críticas varíe desde 27-28Vcc cuando las baterías están cargadas hasta 20V cuando las baterías están descargadas. Además cualquier pico de consumo, que puede provocar un pico de tensión por un efecto rebote, se ve reflejado directamente en la salida de la mayoría módulos de DC UPS del mercado. En cambio el módulo UB10.242 tiene un convertidor boost que mantiene la tensión de salida estable durante todo el tiempo de fallo de alimentación, alargando el tiempo de autonomía y manteniendo nuestras cargas protegidas.
Además el sistema de carga usa una sola batería de 12V, esto permite aumentar la vida de la misma, exprimiendo al máximo su capacidad a la vez que alargando al máximo su vida útil.
El módulo UB10.242 también incluye un sofisticado sistema de diagnóstico del estado de la batería, que nos permite avisar de forma preventiva para poder reemplazarla sin que detectemos la pérdida de capacidad de las mismas cuando ya es demasiado tarde. También permite compensar la tensión de carga según la temperatura de la batería mediante un selector en su frontal. Dispone de diferentes relés de alarmas del estado del equipo, de la batería y para aviso del modo batería así como LEDs indicadores de estado de carga, batería no conectada, fallo de la batería y otra serie de avisos que nos permiten identificar fácilmente el estado del equipo y cualquier problema en nuestra aplicación.
- Información adicional
-
Información adicional
Nombre UB10.242 Descripción Larga SAI con entrada y salida en continua.
Carga en 2 etapas.
Formato para instalar sobre carril din.
Rango de entrada en continua 22,5-30Vcc.
Tensión de salida para la carga con alimentación: igual a la tensión de entrada de alimentación -0,3V.
Tensión de salida en modo batería: 22,25Vcc.
Intensidad de salida 15A con alimentación.
Intensidad de salida 10A en modo batería. 15A durante 5s.
Tensión de flotación ajustable 13-14,4Vcc.
Intensidad de carga 3A.
Potencia: 240W.
Pico de potencia: 360W 5 segundos.
Tipo de baterías: Gel, AGM y húmedas.
Capacidad de las baterías: 17-130Ah.
Eficiencia típica: 97,8% a plena carga con alimentación.
Tensión de salida estable en modo batería.
Usa una sola batería de 12V para dar autonomía a una carga de 24Vcc. Así evitamos problemas en las cargas y descargas cuando hay varias baterías en serie.
Paralelizable para redundancia (necesario módulo de diodos).
Diagnóstico inteligente del estado de las baterías con aviso predictivo para el cambio de las mismas.
Protección frente a descarga profunda de las baterías.
Sin corte en la salida en el paso de modo alimentación a modo batería. 0ms de tiempo de transferencia.
Alarmas de preparado, modo batería y cambio de batería.
Entrada de inhibición del modo batería para mantenimiento.
Señal luminosa (LED) para indicar el estado de carga, estado del equipo y estado de la batería.
Rango de temperatura de funcionamiento desde -25 hasta +50ºC. Consulte la ficha técnica para ver las curvas de deriva.
Dimensiones (Ancho x Alto x Fondo) [mm]: 49 x 124 x 127.
3 años garantía
Fabricante: PULS.
El módulo UB10.242 es el sistema de alimentación ininterrumpido más avanzado y fiable del mercado. Partiendo de una fuente de alimentación de 24V y una sola batería de 12V nos permite dar autonomía a nuestras cargas críticas de 24V. En caso de fallo de alimentación el UB10.242 convierte la tensión de la batería de 12V en una tensión estable de 22,25V que mantiene durante todo el proceso de descarga de la batería. Así estamos protegidos contra cualquier fallo en la red eléctrica. Esto nos permite prevenir los costosos tiempos de apagado y largos tiempos de encendido de los sistemas así como la pérdida de información.
El módulo único UB10.242 mantiene la tensión constante en modo batería. La mayoría de módulos del mercado en modo batería simplemente dejan pasar la tensión de las baterías a nuestra carga. Esto provoca que la tensión a la que alimentamos nuestras cargas críticas varíe desde 27-28Vcc cuando las baterías están cargadas hasta 20V cuando las baterías están descargadas. Además cualquier pico de consumo, que puede provocar un pico de tensión por un efecto rebote, se ve reflejado directamente en la salida de la mayoría módulos de DC UPS del mercado. En cambio el módulo UB10.242 tiene un convertidor boost que mantiene la tensión de salida estable durante todo el tiempo de fallo de alimentación, alargando el tiempo de autonomía y manteniendo nuestras cargas protegidas.
Además el sistema de carga usa una sola batería de 12V, esto permite aumentar la vida de la misma, exprimiendo al máximo su capacidad a la vez que alargando al máximo su vida útil.
El módulo UB10.242 también incluye un sofisticado sistema de diagnóstico del estado de la batería, que nos permite avisar de forma preventiva para poder reemplazarla sin que detectemos la pérdida de capacidad de las mismas cuando ya es demasiado tarde. También permite compensar la tensión de carga según la temperatura de la batería mediante un selector en su frontal. Dispone de diferentes relés de alarmas del estado del equipo, de la batería y para aviso del modo batería así como LEDs indicadores de estado de carga, batería no conectada, fallo de la batería y otra serie de avisos que nos permiten identificar fácilmente el estado del equipo y cualquier problema en nuestra aplicación.
Código Artículo AXAPTA PL-134 País de Origen República Checa Existencias Sí Fabricante PULS Tipo de Producto SAI Formato Carril Din Subformato IP20 Aplicaciones Automatización de Edificios, Electrodomésticos, Industrial, Solar, Telecomunicaciones, Zonas Explosivas Serie Dimension UB-Series Estado Modelo Recomendado Garantía (Años) 3,00 Alto (mm) 124.00 Ancho (mm) 49.00 Largo/Fondo 117.00 Rango de Entrada +25/-5% Conector de Entrada Conector Rápido Salida 1 +24 Potencia (W) 240,00 Pico de Potencia (W) 360 Tipo de Batería Plomo, AGM, Humedas Ah 15, 20, 24, 25, 26, 30, 35, 40, 45, 50, 60, 65, 66, 70, 80, 85, 90, 100, 105, 110, 120, 125, 130 Etapas de carga 2 Conector de Salida Conector Rápido Alarmas Batería Baja, Entrada OK, Exceso de Temperatura, Fallo de Entrada, Fallo de Red, Salida OK, Sobrecarga Aislamiento (V) 500,00 Homologaciones ABS, ATEX, CE, EAC, GL - Germanischer Lloyd, IECEx, UL - Opiniones
-
