- Descripción
-
Detalles
Módulo para parelización y redundancia.
Máxima fiabilidad y robustez.
Formato para instalar sobre carril din.
Rango de tensión de entrada 9-60Vcc con entrada doble ó 9-150Vcc con una entrada.
Rango de intensidad de entrada 2 x 0-10A. 2 x 16A 5s. 1 x 20A.
Tensión de salida igual a la tensión de entrada. Caída de tensión entre entrada y salida de 0,85V con 2 entradas de 10A.
Intensidad de salida 20A. 32A 5s.
Potencia: 480W. 768W 5s.
Pérdida en calor: 17W con 2 entradas de 10A.
Consumo sin carga 0W.
Versión con terminales de conexión rápidos, (spring clamps).
Rango de temperatura de funcionamiento desde -40 hasta +70ºC de temperatura ambiente. Hasta +60ºC a potencia máxima.
Dimensiones (Ancho x Alto x Fondo) [mm]: 32 x 124 x 102.
3 años de garantía
Fabricante: PULS.

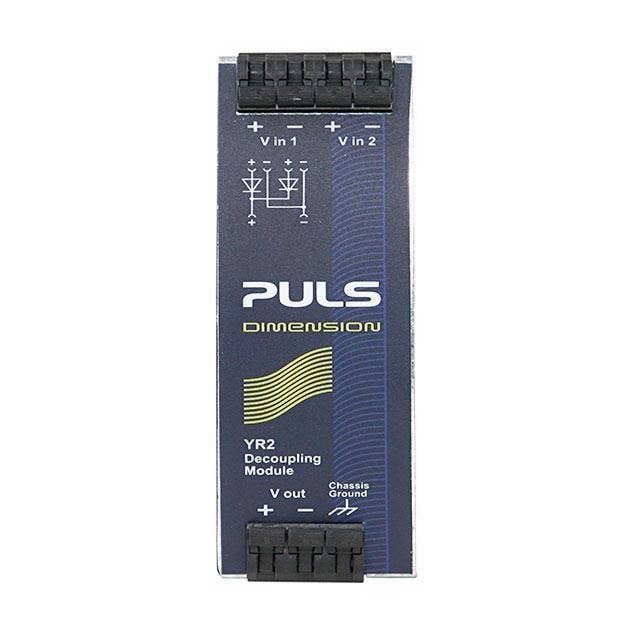

El módulo YR2.DIODE es dispositivo para crear sistemas redundantes 1+1 y N+1. Tiene dos entradas para conectar dos fuentes de alimentación diferentes de hasta 10 amperios y ofrece una salida de hasta 20 amperios de forma continua, pudiendo dar a la salida hasta 32 amperios durante 5 segundos. Este módulo de redundancia admite fuentes con protección ante sobrecargas de limitación por corriente constante o hiccup.
También admite entradas de hasta 150Vcc pero en ese caso se deben conectar ambas entradas juntas y debemos poner un módulo por fuente, así que necesitaremos dos módulos para hacer una aplicación de redundancia.
El módulo YR2.DIODE es una solución perfecta para aplicación redundantes, cuando por ejemplo la fuente ya incluye las señales de alarma de salida correcta, DC-OK. Este módulo de redundancia no necesita una alimentación auxiliar ya que es autosuficiente incluso en el caso de cortocircuitos en la salida.
El modelo YR2.DIODE tiene una tamaño compacto de solo 32mm de ancho. Tiene unos grandes conectores para permitir una instalación segura y rápida. También dispone de una gran cantidad de certificaciones para poder usar en diferentes países entre las que podemos destacar la CE, UL, GL para aplicaciones navales y ATEX y IECEx para aplicaciones en zonas explosivas. Este módulo es ideal para cualquier tipo de aplicación para incrementar potencias o conseguir que nuestro sistema siga funcionando incluso con el fallo de una de las fuentes de alimentación.
En las aplicaciones críticas usamos la redundancia, poniendo varias fuentes de alimentación para que en caso de que una falle, el sistema siga funcionando. El problema es que si una de las fuentes falla y se queda su salida en corto esto supone una carga para las otras fuentes de alimentación y hace que el sistema falle, aun quedando una fuente que no está averiada. Con los módulos de redundancia de PULS aislamos ambas fuentes de tal forma que aunque una fuente falle y se cortocircuite su salida todo el sistema seguirá funcionando de forma fiable sin ninguna interrupción en la alimentación a nuestra carga.
PULS es una empresa alemana dedicada exclusivamente al diseño y fabricación de equipos de alimentación para carril din de la máxima fiabilidad.
- Información adicional
-
Información adicional
Nombre YR2.DIODE Descripción Larga Módulo para parelización y redundancia.
Máxima fiabilidad y robustez.
Formato para instalar sobre carril din.
Rango de tensión de entrada 9-60Vcc con entrada doble ó 9-150Vcc con una entrada.
Rango de intensidad de entrada 2 x 0-10A. 2 x 16A 5s. 1 x 20A.
Tensión de salida igual a la tensión de entrada. Caída de tensión entre entrada y salida de 0,85V con 2 entradas de 10A.
Intensidad de salida 20A. 32A 5s.
Potencia: 480W. 768W 5s.
Pérdida en calor: 17W con 2 entradas de 10A.
Consumo sin carga 0W.
Versión con terminales de conexión rápidos, (spring clamps).
Rango de temperatura de funcionamiento desde -40 hasta +70ºC de temperatura ambiente. Hasta +60ºC a potencia máxima.
Dimensiones (Ancho x Alto x Fondo) [mm]: 32 x 124 x 102.
3 años de garantía
Fabricante: PULS.
El módulo YR2.DIODE es dispositivo para crear sistemas redundantes 1+1 y N+1. Tiene dos entradas para conectar dos fuentes de alimentación diferentes de hasta 10 amperios y ofrece una salida de hasta 20 amperios de forma continua, pudiendo dar a la salida hasta 32 amperios durante 5 segundos. Este módulo de redundancia admite fuentes con protección ante sobrecargas de limitación por corriente constante o hiccup.
También admite entradas de hasta 150Vcc pero en ese caso se deben conectar ambas entradas juntas y debemos poner un módulo por fuente, así que necesitaremos dos módulos para hacer una aplicación de redundancia.
El módulo YR2.DIODE es una solución perfecta para aplicación redundantes, cuando por ejemplo la fuente ya incluye las señales de alarma de salida correcta, DC-OK. Este módulo de redundancia no necesita una alimentación auxiliar ya que es autosuficiente incluso en el caso de cortocircuitos en la salida.
El modelo YR2.DIODE tiene una tamaño compacto de solo 32mm de ancho. Tiene unos grandes conectores para permitir una instalación segura y rápida. También dispone de una gran cantidad de certificaciones para poder usar en diferentes países entre las que podemos destacar la CE, UL, GL para aplicaciones navales y ATEX y IECEx para aplicaciones en zonas explosivas. Este módulo es ideal para cualquier tipo de aplicación para incrementar potencias o conseguir que nuestro sistema siga funcionando incluso con el fallo de una de las fuentes de alimentación.
En las aplicaciones críticas usamos la redundancia, poniendo varias fuentes de alimentación para que en caso de que una falle, el sistema siga funcionando. El problema es que si una de las fuentes falla y se queda su salida en corto esto supone una carga para las otras fuentes de alimentación y hace que el sistema falle, aun quedando una fuente que no está averiada. Con los módulos de redundancia de PULS aislamos ambas fuentes de tal forma que aunque una fuente falle y se cortocircuite su salida todo el sistema seguirá funcionando de forma fiable sin ninguna interrupción en la alimentación a nuestra carga.
PULS es una empresa alemana dedicada exclusivamente al diseño y fabricación de equipos de alimentación para carril din de la máxima fiabilidad.
Código Artículo AXAPTA PL-076 País de Origen China Existencias Sí Fabricante PULS Tipo de Producto Modulo de Redundancia Formato Carril Din Subformato Estrecho Aplicaciones Automatización de Edificios, Industrial, Instrumentación, Naval, Solar, Telecomunicaciones, Zonas Explosivas Serie Dimension Y-Series Garantía (Años) 3,00 Alto (mm) 124.00 Ancho (mm) 32.00 Largo/Fondo 102.00 Rango de Entrada 10:1 Entrada CC Min 9,00 Entrada CC Max 150,00 Conector de Entrada Conector Rápido Tensión de Salida 24,00 Potencia (W) 480,00 Pico de Potencia (W) 768 Conector de Salida Conector Rápido Aislamiento (V) 500,00 Homologaciones ABS, ATEX, CE, EAC, GL - Germanischer Lloyd, IECEx, UL - Opiniones
-
