YR20.242

Más vistas

YR20.242
49,00 €

Availability: Fuera de existencia

Entrada: 2 x 8,4-36,4Vcc.
Salida: Vin -0,11V.
Salida: 0-20A. 32,5A 5s.
Módulo redundante.
Tecnología mosfet.

Descripción

Detalles

Módulo para parelización y redundancia.

Tecnología mosfet para una mayor eficiencia.

Formato para instalar sobre carril Din.

Rango de tensión de entrada 8,4-36,4Vcc.

Rango de intensidad de entrada 2 x 0-20A. 2 x 32,5A 5s. 2 x 24 si Ta<+45ºC. 700A máximo 1ms por entrada.

Tensión de salida igual a la tensión de entrada. Caída de tensión entre entrada y salida de 130mV con 2 entradas de 12A.

Intensidad de salida 20A. 32,5A 5s. 24A con Ta<45ºC.

Potencia: 480W. 780W 5s. 576W con Ta<+45ºC.

Pérdida en calor: 2W con 2 entradas de 10A.

Consumo sin carga < 0,21W.

Temperatura de trabajo: desde -40 hasta +70ºC de temperatura ambiente. Consulte la ficha técnica para ver las curvas de deriva.

Dimensiones (Ancho x Alto x Fondo) [mm]: 32 x 124 x 127mm.

3 años de garantía

Fabricante: PULS.

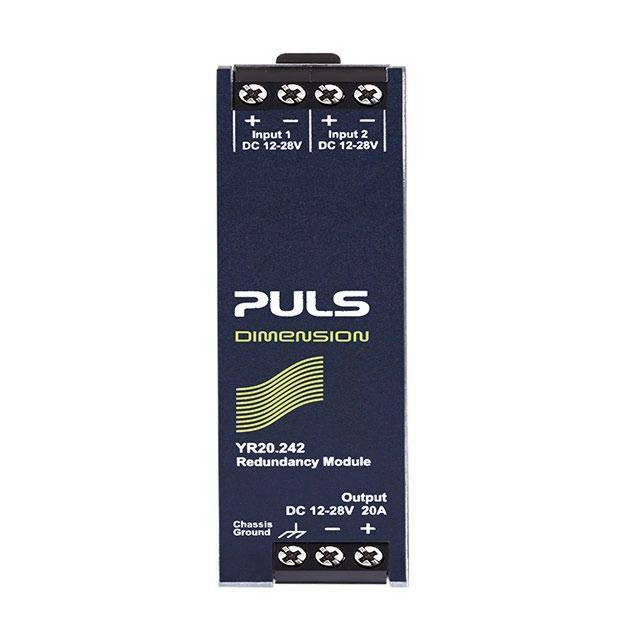

El módulo YR20.242 es dispositivo para crear sistemas redundantes 1+1 y N+1. Tiene dos entradas para conectar dos fuentes de alimentación diferentes de hasta 24 amperios y ofrece una salida de hasta 24 amperios de forma continua, pudiendo dar a la salida hasta 32,5 amperios durante 5 segundos. Este módulo de redundancia admite fuentes con protección ante sobrecargas de limitación por corriente constante o hiccup.

Lo novedoso de este módulo de redundancia es el uso de mosfets (transistores) en vez de diodos para aislar a las fuentes de alimentación. Esto reduce de forma muy importante la generación de calor y caídas de tensión. Este módulo de redundancia no necesita una alimentación auxiliar ya que es autosuficiente incluso en el caso de cortocircuitos en la salida.

Gracias a las mínimas pérdidas en calor, este modelo es extremadamente compacto con un ancho de solo 32mm. Tiene unos grandes conectores para permitir una instalación segura y rápida. También dispone de una gran cantidad de certificaciones para poder usar en diferentes países entre las que podemos destacar la CE, UL, GL para aplicaciones navales y ATEX y IECEx para aplicaciones en zonas explosivas. Este módulo es ideal para cualquier tipo de aplicación para incrementar potencia o conseguir que nuestro sistema siga funcionando incluso con el fallo de una de las fuentes de alimentación.

En las aplicaciones críticas usamos la redundancia, poniendo varias fuentes de alimentación, para que en caso de que una falle el sistema siga funcionando. El problema es que si una de las fuentes falla y se queda su salida en corto esto supone una carga para las otras fuentes de alimentación y hace que el sistema falle, aun quedando una fuente que no está averiada. Con los módulos de redundancia de PULS aislamos ambas fuentes de tal forma que aunque una fuente falle y se cortocircuite su salida todo el sistema seguirá funcionando de forma fiable sin ninguna interrupción en la alimentación a nuestra carga.

PULS es una empresa alemana dedicada exclusivamente al diseño y fabricación de equipos de alimentación para carril Din de la máxima fiabilidad.

Información adicional

Información adicional

Nombre YR20.242
Descripción Larga

Módulo para parelización y redundancia.

Tecnología mosfet para una mayor eficiencia.

Formato para instalar sobre carril Din.

Rango de tensión de entrada 8,4-36,4Vcc.

Rango de intensidad de entrada 2 x 0-20A. 2 x 32,5A 5s. 2 x 24 si Ta<+45ºC. 700A máximo 1ms por entrada.

Tensión de salida igual a la tensión de entrada. Caída de tensión entre entrada y salida de 130mV con 2 entradas de 12A.

Intensidad de salida 20A. 32,5A 5s. 24A con Ta<45ºC.

Potencia: 480W. 780W 5s. 576W con Ta<+45ºC.

Pérdida en calor: 2W con 2 entradas de 10A.

Consumo sin carga < 0,21W.

Temperatura de trabajo: desde -40 hasta +70ºC de temperatura ambiente. Consulte la ficha técnica para ver las curvas de deriva.

Dimensiones (Ancho x Alto x Fondo) [mm]: 32 x 124 x 127mm.

3 años de garantía

Fabricante: PULS.

El módulo YR20.242 es dispositivo para crear sistemas redundantes 1+1 y N+1. Tiene dos entradas para conectar dos fuentes de alimentación diferentes de hasta 24 amperios y ofrece una salida de hasta 24 amperios de forma continua, pudiendo dar a la salida hasta 32,5 amperios durante 5 segundos. Este módulo de redundancia admite fuentes con protección ante sobrecargas de limitación por corriente constante o hiccup.

Lo novedoso de este módulo de redundancia es el uso de mosfets (transistores) en vez de diodos para aislar a las fuentes de alimentación. Esto reduce de forma muy importante la generación de calor y caídas de tensión. Este módulo de redundancia no necesita una alimentación auxiliar ya que es autosuficiente incluso en el caso de cortocircuitos en la salida.

Gracias a las mínimas pérdidas en calor, este modelo es extremadamente compacto con un ancho de solo 32mm. Tiene unos grandes conectores para permitir una instalación segura y rápida. También dispone de una gran cantidad de certificaciones para poder usar en diferentes países entre las que podemos destacar la CE, UL, GL para aplicaciones navales y ATEX y IECEx para aplicaciones en zonas explosivas. Este módulo es ideal para cualquier tipo de aplicación para incrementar potencia o conseguir que nuestro sistema siga funcionando incluso con el fallo de una de las fuentes de alimentación.

En las aplicaciones críticas usamos la redundancia, poniendo varias fuentes de alimentación, para que en caso de que una falle el sistema siga funcionando. El problema es que si una de las fuentes falla y se queda su salida en corto esto supone una carga para las otras fuentes de alimentación y hace que el sistema falle, aun quedando una fuente que no está averiada. Con los módulos de redundancia de PULS aislamos ambas fuentes de tal forma que aunque una fuente falle y se cortocircuite su salida todo el sistema seguirá funcionando de forma fiable sin ninguna interrupción en la alimentación a nuestra carga.

PULS es una empresa alemana dedicada exclusivamente al diseño y fabricación de equipos de alimentación para carril Din de la máxima fiabilidad.

País de Origen República Checa
Fabricante PULS
Tipo de Producto Modulo de Redundancia
Formato Carril Din
Subformato Estrecho
Aplicaciones Automatización de Edificios, Industrial, Instrumentación, Naval, Solar, Telecomunicaciones, Zonas Explosivas
Serie Dimension Y-Series
Garantía (Años) 3,00
Alto (mm) 124.00
Ancho (mm) 32.00
Largo/Fondo 117.00
Rango de Entrada +/-30%
Rango Entrada CC 8,4, 9, 9,2, 10, 10,5, 10,8, 12, 13,2, 13,5, 14, 14,4, 15, 16,2, 16,5, 16,8, 18, 19, 22,5, 24, 25,2, 28, 28,8, 30, 31,2, 32, 32,4, 33,6, 35, 36, 36,4
Entrada CC Min 8,40
Entrada CC Max 36,40
Conector de Entrada Tipo Tornillo
Tensión de Salida 24,00
Potencia (W) 480,00
Pico de Potencia (W) 780
Conector de Salida Tipo Tornillo
Aislamiento (V) 500,00
Homologaciones ATEX, CE, EAC, GL - Germanischer Lloyd, IECEx, UL
