- Descripción
-
Detalles

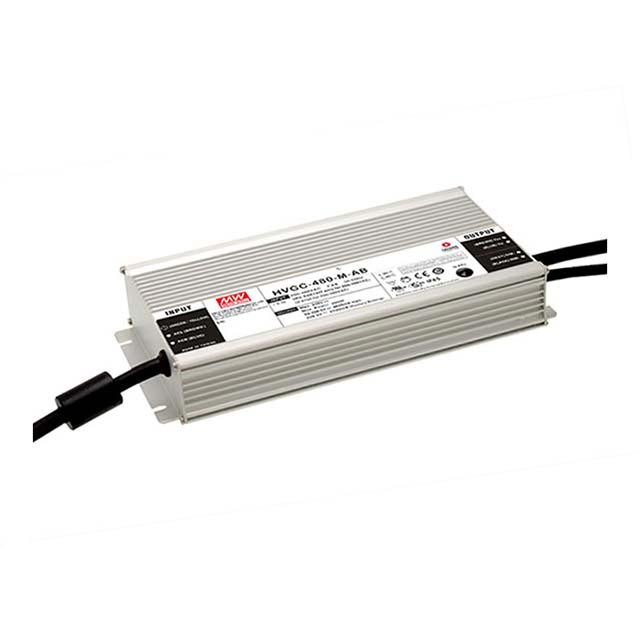

LED driver regulable con potencia constante.
Especialmente diseñado para alimentar LEDs directamente en corriente constante.
Formato en caja metálica IP65.
Rango de entrada 180-528Vca 47-63Hz.
Salida en corriente constante de 1400mA. Ajustable mediante potenciómetro externo (700-1750mA).
Potencia máxima de salida entre 1400-1750mA.
Rango de tensión de salida en modo corriente constante de 137 a 343Vcc según demande la carga y según ajuste de la corriente de salida.
Potencia: 480W.
Eficiencia típica: 94,5%.
Potenciómetro: Este modelo incorpora 1 potenciómetro interno que nos permite ajustar la corriente de salida entre 700 y 1750mA.
Regulación del 0% al 100% de la intensidad de salida con un regulador 0-10V / 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.
Clase de entrada I con toma de tierra.
Aislamiento de entrada y salida: 3750Vca.
Factor corrector de potencia >0,98 a 230Vca a plena carga.
Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +90ºC.
Dimensiones (Largo x Ancho x Alto): 262 x 125 x 43,8mm.
5 años de garantía.
Fabricante: MEAN WELL.
Certificados: CE, ENEC, EAC, UKCA y UL.
La serie HVGC-480 son LED drivers con función de potencia constante. Dan una salida en corriente constante que se puede ajustar mediante el potenciómetro y el rango de tensión de salida varía según el ajuste de la corriente. De esta forma podemos conseguir la máxima potencia de salida aunque ajustemos a diferentes valores de corriente. Las fuentes de potencia constante ofrecen un amplio rango operacional (tensión + corriente), permitiendo usar un modelo para diferentes aplicaciones con diferentes requisitos de corriente y tensión.
Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.
Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida. En esta versión AB, la corriente de salida puede ajustarse mediante potenciómetro que incorpora la propia fuente, además de tener regulación 0-10V/1-10V, 10V PWM ó resistencia.
La serie HVGC son LED drivers de clase I con toma de tierra.
Con carcasa metálica IP65. La serie HVGC tiene una alta eficiencia pensada para aplicaciones portuarias, iluminación a gran altura, espacios de estacionamiento, lámparas LED para pesca, etc. Homologada HL Clase I División 2 para zonas explosivas en EEUU. Cumple con los requisitos de seguridad a nivel mundial para iluminación.
Se puede regular con reguladores activos o pasivos de 0-10V ó 1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.
Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:
MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).
SIMON: 75317
BJC: 5TC8 425
LEGRAND: 0784 04
ABB-NIESSEN: N2260.9
SIEMENS: 5TC8424
EFAPEL: Modelo 21210
LED BOX: Modelo LD1160188
OSRAM: Modelo DIM MCU
JUNG: Modelo 240-10
Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
- Información adicional
-
Información adicional
Nombre HVGC-480-L-AB Descripción Larga LED driver regulable con potencia constante.
Especialmente diseñado para alimentar LEDs directamente en corriente constante.
Formato en caja metálica IP65.
Rango de entrada 180-528Vca 47-63Hz.
Salida en corriente constante de 1400mA. Ajustable mediante potenciómetro externo (700-1750mA).
Potencia máxima de salida entre 1400-1750mA.
Rango de tensión de salida en modo corriente constante de 137 a 343Vcc según demande la carga y según ajuste de la corriente de salida.
Potencia: 480W.
Eficiencia típica: 94,5%.
Potenciómetro: Este modelo incorpora 1 potenciómetro interno que nos permite ajustar la corriente de salida entre 700 y 1750mA.
Regulación del 0% al 100% de la intensidad de salida con un regulador 0-10V / 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.
Clase de entrada I con toma de tierra.
Aislamiento de entrada y salida: 3750Vca.
Factor corrector de potencia >0,98 a 230Vca a plena carga.
Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +90ºC.
Dimensiones (Largo x Ancho x Alto): 262 x 125 x 43,8mm.
5 años de garantía.
Fabricante: MEAN WELL.
Certificados: CE, ENEC, EAC, UKCA y UL.
La serie HVGC-480 son LED drivers con función de potencia constante. Dan una salida en corriente constante que se puede ajustar mediante el potenciómetro y el rango de tensión de salida varía según el ajuste de la corriente. De esta forma podemos conseguir la máxima potencia de salida aunque ajustemos a diferentes valores de corriente. Las fuentes de potencia constante ofrecen un amplio rango operacional (tensión + corriente), permitiendo usar un modelo para diferentes aplicaciones con diferentes requisitos de corriente y tensión.
Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.
Esta fuente funciona en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida. En esta versión AB, la corriente de salida puede ajustarse mediante potenciómetro que incorpora la propia fuente, además de tener regulación 0-10V/1-10V, 10V PWM ó resistencia.
La serie HVGC son LED drivers de clase I con toma de tierra.
Con carcasa metálica IP65. La serie HVGC tiene una alta eficiencia pensada para aplicaciones portuarias, iluminación a gran altura, espacios de estacionamiento, lámparas LED para pesca, etc. Homologada HL Clase I División 2 para zonas explosivas en EEUU. Cumple con los requisitos de seguridad a nivel mundial para iluminación.
Se puede regular con reguladores activos o pasivos de 0-10V ó 1-10V, señal de 10V PWM de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida. Si desea regular las tiras LED le recomendamos la serie PWM.
Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:
MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).
SIMON: 75317
BJC: 5TC8 425
LEGRAND: 0784 04
ABB-NIESSEN: N2260.9
SIEMENS: 5TC8424
EFAPEL: Modelo 21210
LED BOX: Modelo LD1160188
OSRAM: Modelo DIM MCU
JUNG: Modelo 240-10
Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.
Código Artículo AXAPTA MW-5850 País de Origen Taiwán Fabricante MEAN WELL Tipo de Producto LED Driver Formato Caja Subformato IP65 Aplicaciones Iluminación, Industrial, Naval, Solar, Zonas Explosivas Serie HVGC-480-AB Estado Nuevo Garantía (Años) 5,00 Alto (mm) 43.80 Ancho (mm) 125.00 Largo/Fondo 262.00 Tipo de Entrada CA Trifásica Entrada CA Min 180,00 Entrada CA Max 528,00 Frecuencia de Entrada 50 Hz, 60 Hz Conector de Entrada Cable Intensidad de Salida Mínima (mA) 700,00 Intensidad de Salida Máxima (mA) 1.750,00 Corriente de Salida mA 700, 750, 800, 850, 900, 950, 1000, 1050, 1100, 1150, 1200, 1250, 1300, 1350, 1400, 1450, 1500, 1550, 1600, 1650, 1700, 1750 Tensión Vcc 137, 138, 139, 140, 141, 142, 143, 144, 145, 146, 147, 148, 149, 150, 151, 152, 153, 154, 155, 156, 157, 158, 159, 160, 161, 162, 163, 164, 165, 166, 167, 168, 169, 170, 171, 172, 173, 174, 175, 176, 177, 178, 179, 180, 181, 182, 183, 184, 185, 186, 187, 188, 189, 190, 191, 192, 193, 194, 195, 196, 197, 198, 199, 200, 201, 202, 203, 204, 205, 206, 207, 208, 209, 210, 211, 212, 213, 214, 215, 216, 217, 218, 219, 220, 221, 222, 223, 224, 225, 226, 227, 228, 229, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239, 240, 241, 242, 243, 244, 245, 246, 247, 248, 249, 250, 251, 252, 253, 254, 255, 256, 257, 258, 259, 260, 261, 262, 263, 264, 265, 266, 267, 268, 269, 270, 271, 272, 273, 274, 275, 276, 277, 278, 279, 280, 281, 282, 283, 284, 285, 286, 287, 288, 289, 290, 291, 292, 293, 294, 295, 296, 297, 298, 299, 300, 301, 302, 303, 304, 305, 306, 307, 308, 309, 310, 311, 312, 313, 314, 315, 316, 317, 318, 319, 320, 321, 322, 323, 324, 325, 326, 327, 328, 329, 330, 331, 332, 333, 334, 335, 336, 337, 338, 339, 340, 341, 342, 343 Potencia (W) 480,00 Pico de Potencia (W) 480 Regulación 0-10V, 1-10V, Resistencia 0-100K, Señal PWM 10V Conector de Salida Cable Aislamiento (V) 3.750,00 Homologaciones CE, EAC, ENEC, UKCA, UL - Opiniones
-
