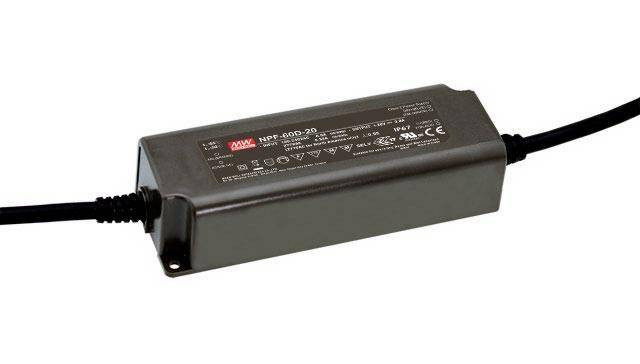

NPF-60D-36

Más vistas

NPF-60D-36
26,40 €
  • Comprar 5 por 25,10 €ahorra un 5%
  • Comprar 10 por 24,00 €ahorra un 10%
  • Comprar 20 por 23,30 €ahorra un 12%

Availability: Fuera de existencia

Entrada: 90-305Vca
Salida: 1670mA. 60,1W
Rango tensión 21,6-36V
Regulable 0-10V/1-10V
Caja de plástico IP67

Descripción

Detalles

LED driver regulable.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato en caja de plástico estanca IP67.

Rango de entrada 90-305Vca 47-63Hz.

Salida en corriente constante de 1670mA.

Rango de tensión de salida de 21,6 a 36Vcc según demade la carga.

Potencia: 60,1W.

Eficiencia típica: 90%.

Regulación del 0% al 100% de la intensidad de salida con un regulador 0-10V / 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Clase de entrada II sIn toma de tierra.

Aislamiento de entrada y salida: 3750Vca.

Factor corrector de potencia >0,95 a 230Vca a plena carga.

Consumo sin carga <0,50W.

Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +70ºC.

Dimensiones (Largo x Ancho x Alto): 150 x 53 x 35mm.

5 años de garantía.

Fabricante: MEAN WELL.

Certificados: CE, CCC, ENEC, UL, UKCA y EAC.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente puede funcionar en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.

También puede trabajar en modo tensión constante dando una tensión fija de 12V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.

Con carcasa de plástico estanca, pensados para aplicaciones de iluminación en interior, decorativa, arquitectónica, señalización móvil (carreteras, pantallas...) o iluminación para túneles. Adecuadas para ambientes húmedos y mojados. Homologada HL Clase I División 2 para zonas explosivas en EEUU.

Se puede regular con reguladores activos o pasivos de 0-10V ó 1-10V, señal de 10V PWM  de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.

Información adicional

Información adicional

Nombre NPF-60D-36
Descripción Larga

LED driver regulable.

Especialmente diseñado para alimentar LEDs directamente en corriente constante.

Formato en caja de plástico estanca IP67.

Rango de entrada 90-305Vca 47-63Hz.

Salida en corriente constante de 1670mA.

Rango de tensión de salida de 21,6 a 36Vcc según demade la carga.

Potencia: 60,1W.

Eficiencia típica: 90%.

Regulación del 0% al 100% de la intensidad de salida con un regulador 0-10V / 1-10V, señal PWM de 10V con una frecuencia de 100Hz a 3KHz ó resistencia de 0 a 100K Ohmios. Con la regulación podemos apagar la salida, pero necesitamos que sea un regulador 0-10V. Los reguladores 1-10V al no llegar a dar 0V no apagan la salida.

Clase de entrada II sIn toma de tierra.

Aislamiento de entrada y salida: 3750Vca.

Factor corrector de potencia >0,95 a 230Vca a plena carga.

Consumo sin carga <0,50W.

Rango de temperatura de funcionamiento de caja Tc desde -40 hasta +70ºC.

Dimensiones (Largo x Ancho x Alto): 150 x 53 x 35mm.

5 años de garantía.

Fabricante: MEAN WELL.

Certificados: CE, CCC, ENEC, UL, UKCA y EAC.

Esta fuente está diseñada para trabajar directamente con leds (placas de LED o COBs), no con tiras LED. Deben ser equipos que se alimenten en corriente constante.

Esta fuente puede funcionar en modo corriente constante cuando conectamos los LEDs directamente que tengan una tensión dentro del rango de tensión de salida en modo corriente constante y una corriente de trabajo igual a la corriente de salida.

También puede trabajar en modo tensión constante dando una tensión fija de 12V si la carga se alimenta en tensión constante y no superamos la potencia máxima de salida.

Con carcasa de plástico estanca, pensados para aplicaciones de iluminación en interior, decorativa, arquitectónica, señalización móvil (carreteras, pantallas...) o iluminación para túneles. Adecuadas para ambientes húmedos y mojados. Homologada HL Clase I División 2 para zonas explosivas en EEUU.

Se puede regular con reguladores activos o pasivos de 0-10V ó 1-10V, señal de 10V PWM  de 100Hz a 3KHz o por resistencia de 0 a 100KOhmios. No funciona con reguladores Triac de corte de fase. (No confundir con reguladores TRIACs, de corte de fase. Este driver no se puede regular con un Triac). Con potenciómetros activos que puedan dar 0V permite apagar la salida sin necesidad de un interruptor. Con reguladores 1-10V sólo podemos llegar al 10% de regulación sin apagar la salida.

Compatible con cualquier regulador 0-10V ó 1-10V de mercado tanto activos como pasivos. Algunos modelos compatibles probados son:

MEAN WELL: DAP-04S01 (compatible con cualquier pulsador normalmente abierto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

LED BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podremos poner unas 20 fuentes por cada regulador. La distancia máxima es de 100 metros entre el regulador y el driver.

Código Artículo AXAPTA MW-3780
País de Origen China
Fabricante MEAN WELL
Tipo de Producto LED Driver
Formato Caja
Subformato IP67
Aplicaciones Iluminación
Serie NPF-60D
Estado Modelo Recomendado
Garantía (Años) 5,00
Alto (mm) 35.00
Ancho (mm) 53.00
Largo/Fondo 150.00
Tipo de Entrada CA Monofásica
Entrada CA Min 90,00
Entrada CA Max 305,00
Frecuencia de Entrada 50 Hz, 60 Hz
Conector de Entrada Cable
Intensidad de Salida Mínima (mA) 1.670,00
Intensidad de Salida Máxima (mA) 1.670,00
Corriente de Salida mA 1650, 1700
Tensión Vcc 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36
Potencia (W) 60,10
Pico de Potencia (W) 60.1
Regulación 0-10V, 1-10V, Resistencia 0-100K, Señal PWM 10V
Conector de Salida Cable
Aislamiento (V) 3.750,00
Homologaciones CCC, CE, EAC, ENEC, UKCA, UL
