QTD20.241

Más vistas

QTD20.241
229,53 €
  • Comprar 5 por 205,72 €ahorra un 11%
  • Comprar 10 por 199,49 €ahorra un 14%
  • Comprar 20 por 193,33 €ahorra un 16%

Availability: En existencia

Entrada: 480-840Vcc.
Salida: 24-28Vcc. 20A.
Potencia: 480W.
Para DC-Bus.
Alimentación trifásica.

Descripción

Detalles

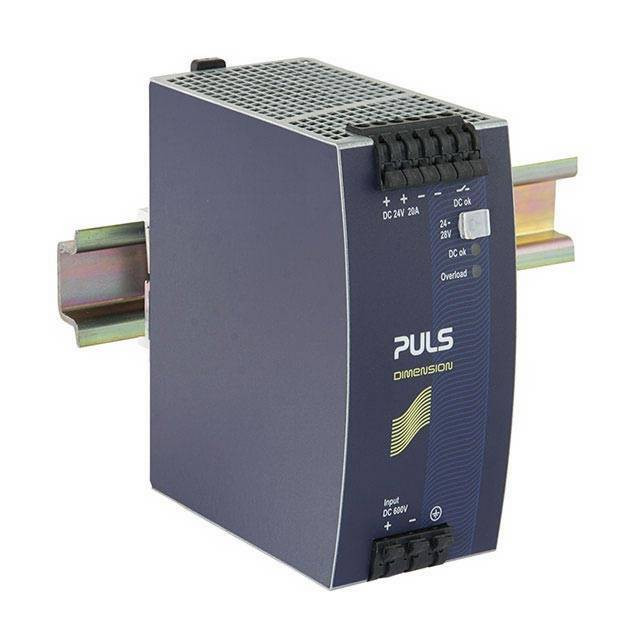

Convertidor CC/CC para carril din con entrada trifásica.

Máxima fiabilidad y robustez.

Formato para instalar sobre carril Din.

Rango de entrada en continua 480-840Vcc. 47-63Hz. Alimentada a 3 fases.

Tensión de salida 24Vcc. Ajustable mediante potenciómetro (24-28Vcc).

Intensidad de salida 20A a 24Vcc.

Intensidad de salida 17,5A a 28Vcc.

Intensidad de salida 25A a 24Vcc con Bonus Power.

Intensidad de salida 21,4A a 28Vcc con Bonus Power.

Potencia: 480W a 24-28Vcc.

Potencia: 600W durante 4s a 24-28Vcc.

Eficiencia típica: 95%.

Limitación activa de la corriente de arranque, sin inrush current.

Clase de entrada I con toma de tierra.

Paralelizable para redundancia e incrementar potencia.

Relé para indicación tensión de salida correcta (DC-Ok).

Señal luminosa (LED) para tensión de salida correcta (DC-Ok).

Señal luminosa (LED) para sobrecarga.

Optimizado para sistemas DC-BUS.

Protegido contra inversión de polaridad.

Aislamiento entrada-salida de 3000Vca 60s >10mA.

Filtro para la reducción de transitorios de entrada incluido (ruido y rizado).

25% Bonus Power.

Dos fusibles de entrada para 600Vcc. incluidos.

Versión con terminales de conexión rápidos, (spring clamps).

Rango de temperatura de funcionamiento desde -25ºC hasta +70ºC. Consulte la ficha técnica para ver las curvas de deriva.

Dimensiones (Ancho x Alto x Fondo): 65 x 124 x 127mm.

3 años garantía.

Fabricante: PULS.

El convertidor QTD20 (CC/CC) se puede conectar directamente a sistemas DC-BUS. Las máquinas modernas suelen utilizar motores de corriente alterna libres de mantenimiento, controladas por convertidores de frecuencia o servoamplificadores. Dichos dispositivos tienen un sistema DC-BUS donde están conectadas todas las unidades individuales. En caso de fallo de la red eléctrica, este convertidor utiliza la potencia de los condensadores del DC-BUS, que se cargan desde la energía cinética del motor, hasta que el dicho motor se detiene por completo.

Cuentan con señales LED para indicar tensión de salida correcta (DC-Ok) o sobrecarga y un gran número de homologaciones internacionales que facilitan su uso en casi todo tipo de aplicaciones.

Las fuentes de PULS son las más robustas del mercado, con un diseño térmico excelente y dimensionadas para poder usarlas a máxima potencia de forma permanente. Su MTBF suele ser de varios millones de horas y una vida esperada de más de 7 años a plena carga. Para cualquier aplicación exigente y que queremos instalar y olvidarnos de cualquier problema PULS es la mejor solución.

PULS es el líder mundial en fabricación de fuentes de alimentación para carril Din con ingeniería alemana.

Información adicional

Información adicional

Nombre QTD20.241
Descripción Larga

Convertidor CC/CC para carril din con entrada trifásica.

Máxima fiabilidad y robustez.

Formato para instalar sobre carril Din.

Rango de entrada en continua 480-840Vcc. 47-63Hz. Alimentada a 3 fases.

Tensión de salida 24Vcc. Ajustable mediante potenciómetro (24-28Vcc).

Intensidad de salida 20A a 24Vcc.

Intensidad de salida 17,5A a 28Vcc.

Intensidad de salida 25A a 24Vcc con Bonus Power.

Intensidad de salida 21,4A a 28Vcc con Bonus Power.

Potencia: 480W a 24-28Vcc.

Potencia: 600W durante 4s a 24-28Vcc.

Eficiencia típica: 95%.

Limitación activa de la corriente de arranque, sin inrush current.

Clase de entrada I con toma de tierra.

Paralelizable para redundancia e incrementar potencia.

Relé para indicación tensión de salida correcta (DC-Ok).

Señal luminosa (LED) para tensión de salida correcta (DC-Ok).

Señal luminosa (LED) para sobrecarga.

Optimizado para sistemas DC-BUS.

Protegido contra inversión de polaridad.

Aislamiento entrada-salida de 3000Vca 60s >10mA.

Filtro para la reducción de transitorios de entrada incluido (ruido y rizado).

25% Bonus Power.

Dos fusibles de entrada para 600Vcc. incluidos.

Versión con terminales de conexión rápidos, (spring clamps).

Rango de temperatura de funcionamiento desde -25ºC hasta +70ºC. Consulte la ficha técnica para ver las curvas de deriva.

Dimensiones (Ancho x Alto x Fondo): 65 x 124 x 127mm.

3 años garantía.

Fabricante: PULS.

El convertidor QTD20 (CC/CC) se puede conectar directamente a sistemas DC-BUS. Las máquinas modernas suelen utilizar motores de corriente alterna libres de mantenimiento, controladas por convertidores de frecuencia o servoamplificadores. Dichos dispositivos tienen un sistema DC-BUS donde están conectadas todas las unidades individuales. En caso de fallo de la red eléctrica, este convertidor utiliza la potencia de los condensadores del DC-BUS, que se cargan desde la energía cinética del motor, hasta que el dicho motor se detiene por completo.

Cuentan con señales LED para indicar tensión de salida correcta (DC-Ok) o sobrecarga y un gran número de homologaciones internacionales que facilitan su uso en casi todo tipo de aplicaciones.

Las fuentes de PULS son las más robustas del mercado, con un diseño térmico excelente y dimensionadas para poder usarlas a máxima potencia de forma permanente. Su MTBF suele ser de varios millones de horas y una vida esperada de más de 7 años a plena carga. Para cualquier aplicación exigente y que queremos instalar y olvidarnos de cualquier problema PULS es la mejor solución.

PULS es el líder mundial en fabricación de fuentes de alimentación para carril Din con ingeniería alemana.

País de Origen República Checa
Existencias
Fabricante PULS
Tipo de Producto Convertidores CC/CC
Formato Carril Din
Aplicaciones Automatización de Edificios, Industrial, Solar, Telecomunicaciones
Serie Dimension Q-Series
Estado Modelo Recomendado
Garantía (Años) 3,00
Alto (mm) 124.00
Ancho (mm) 49.00
Largo/Fondo 117.00
Rango de Entrada 2:1
Rango Entrada CC 360, 1500
Entrada CC Min 480,00
Entrada CC Max 840,00
Conector de Entrada Conector Rápido
Tensión de Salida 24,00
Potencia (W) 480,00
Pico de Potencia (W) 600
Conector de Salida Conector Rápido
Alarmas Salida OK
Aislamiento (V) 3.000,00
Homologaciones CE, EAC, UL
